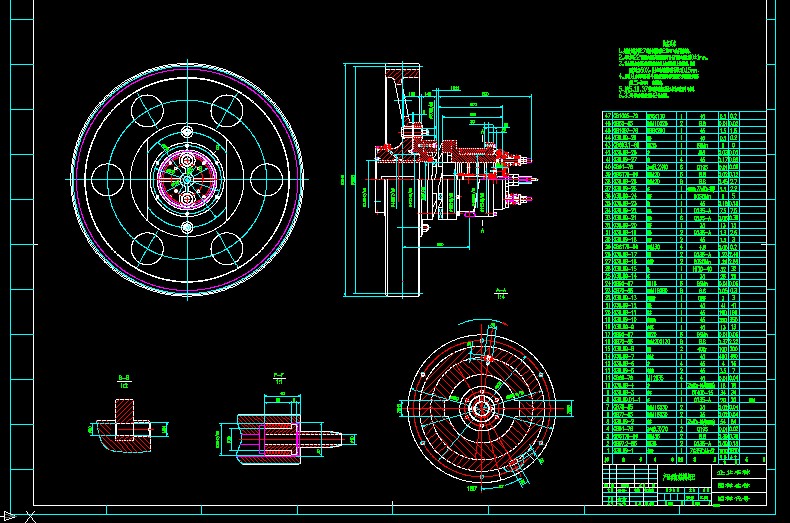

離合器 038.09
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1。安裝時應將序號27的兩個彈簧預壓20mm后并調整均勻。
2。通過序號22調整墊片保證離合器脫開時兩個齒圈間的間隙在10±1mm。
3。離合器接合時應保證齒圈在任何位置上均有兩對以上的齒接觸，接觸 面積應大于60%，其余幾對齒接觸間隙不得大于0.15mm。
4。序號18止動環與序號14安全盤裝配時確定其相互之間的間隙應保證 在0.5～1mm 的范圍內。
5。序號5、10、37裝配前應先將各件放入機油里浸泡4個小時。
6。33號件與曲軸安裝后用φ2鐵絲鎖緊。 ...
離合器 038.09_下載(dwg格式) 機械圖紙
