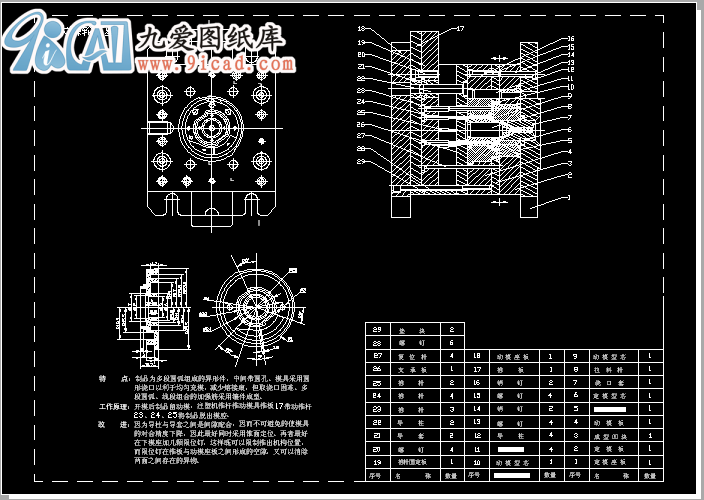

大棘輪注塑模
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 特 點：制品為多段圓弧組成的異形件，中間帶圓孔。模具采用圓
形澆口以利于均勻充模，減少熔接痕，但取澆口困難。多
段圓弧、線段組合的加強筋采用鑲件成型。
工作原理：開模后制品留動模，注塑機推桿推動模具推板17帶動推桿
23、24、25將制品脫出模腔。
改 進：因為導柱與導套之間是間隙配合，因而不可避免的使模具
的對合精度下降，因此最好同時采用錐面定位。再者最好
在下模座加幾顆限位釘，這樣既可以限制推出機構位置，
而限位釘在推板與動模座板之間形成的空隙，又可以消除
兩面之間存在的異物。
...
大棘輪注塑模_下載(dwg格式) 機械圖紙
