照明設備注塑模
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-

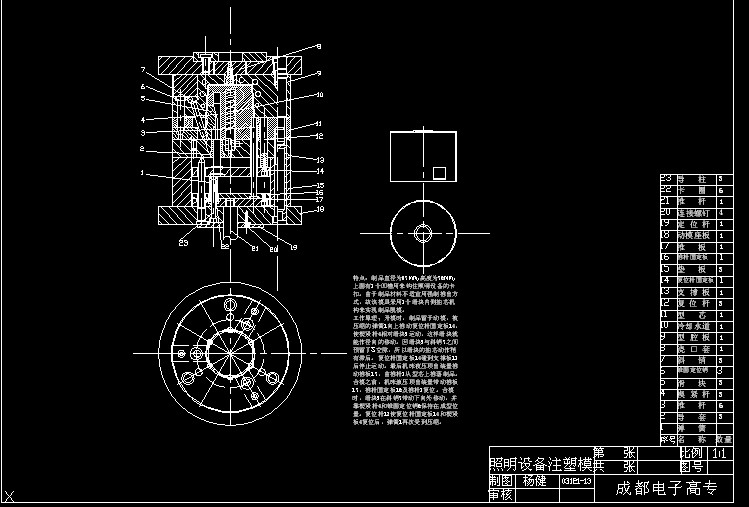

- 特點：制品直徑為87mm,高度為76mm,上面有3個凹槽用來鉤住照明設備的卡扣。由于制品材料不適宜用強制推出方式，故該模具采用3個滑塊內側抽芯機構來實現制品脫模。
工作原理；開模時，制品留于動模，被壓縮的彈簧1向上推動復位桿固定板14，使楔緊桿4相對滑塊5運動，這樣滑塊就能作徑向的移動。因滑塊5與斜銷7之間預留了S空隙，所以滑塊的抽芯動作稍有滯后。復位桿固定板14碰到支撐板13后停止運動。最后機床夜壓頂出裝置推動推板17，由推桿3從型芯上推落制品。合模之前，機床液壓頂出裝置帶動推板17，推桿固定板16及推桿3復位。合模時，滑塊5在斜銷7帶動下向外移動，并靠楔緊桿4和錐面定位銷6保持在成型位置。復位桿12使復位桿固定板14和楔緊板4復位后，彈簧1再次受到壓縮。
...
