長藥片管注塑模
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-

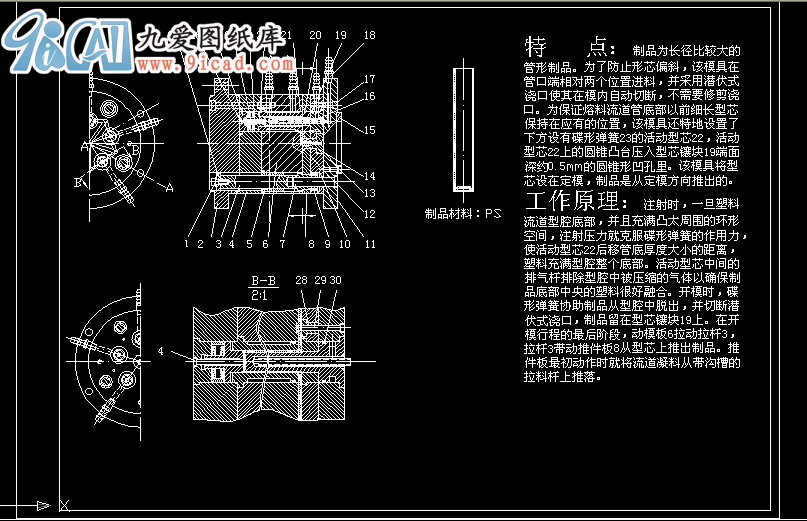

- 特 點：制品為長徑比較大的管形制品。為了防止形芯偏斜，該模具在管口端相對兩個位置進料，并采用潛伏式澆口使其在模內自動切斷，不需要修剪澆口。為保證熔料流道管底部以前細長型芯保持在應有的位置，該模具還特地設置了下方設有碟形彈簧23的活動型芯22，活動型芯22上的圓錐凸臺壓入型芯鑲塊19端面深約0.5mm的圓錐形凹孔里。該模具將型芯設在定模，制品是從定模方向推出的。
工作原理：注射時，一旦塑料流道型腔底部，并且充滿凸太周圍的環形空間，注射壓力就克服碟形彈簧的作用力，使活動型芯22后移管底厚度大小的距離，塑料充滿型腔整個底部。活動型芯中間的排氣桿排除型腔中被壓縮的氣體以確保制品底部中央的塑料很好融合。開模時，碟形彈簧協助制品從型腔中脫出，并切斷潛伏式澆口，制品留在型芯鑲塊19上。在開模行程的最后階段，動模板6拉動拉桿3，拉桿3帶動推件板8從型芯上推出制品。推件板最初動作時就將流道凝料從帶溝槽的拉料桿上推落。
...
