彩色電視機前框注塑模
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-

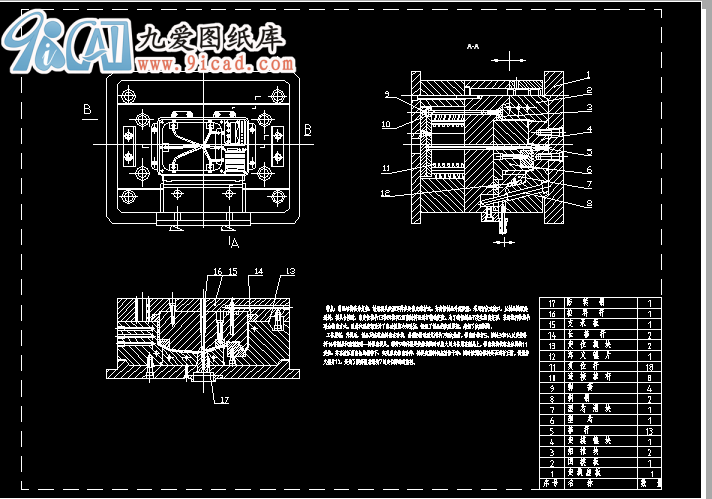

- 特點：制品結構較為復雜，故該模具成型零件多處做成鑲拼式。為確保制品外觀質量，采用潛伏式澆口，從制品隱蔽處進料。模具合模時，靠定位楔塊13和凹模板2兩側的斜面進行精確定位。為了確保制品不發生推出變形，采用推桿和推塊聯合推出方式。型芯和型腔都設計了高功效的冷卻系統，保證了制品的成型質量，縮短了成型周期。
工作原理：開模后，制品及流道凝料留在動模，斜銷8帶動型芯滑塊7完成抽芯。推出時推桿5、推塊3和14以及拉料桿16將制品和流道凝料一同推出模具。彈簧9的作用是使推塊隨時以較大的力作用在制品上。推出機構依靠復位彈簧11復位，并在液壓頂出缸的操作下，實現多次推出動作，將模內塑料徹底清除干凈，同時檢測各推桿是否運行正常。設置淬火鑲片12，是為了提高型芯滑塊7的定位面的耐磨性。
...
