帶輪注塑模
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-

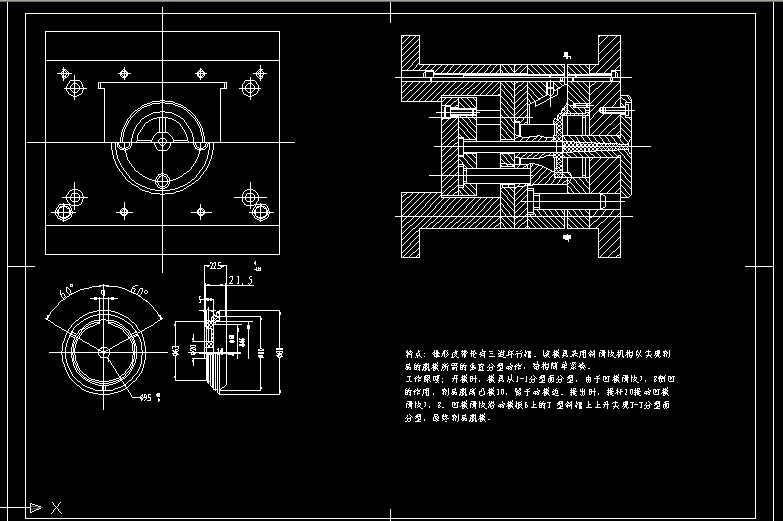

- 特點：錐形皮帶輪有三道環行槽。該模具采用斜滑快機構以實現制
品的脫模所需的垂直分型動作，結構簡單緊湊。
工作原理；開模時，模具從I-I分型面分型，由于凹模滑快7，8側凹
的作用，制品脫離凸模10，留于動模邊。推出時，推桿20推動凹模
滑快7，8。凹模滑快沿動模板6上的T 型斜槽上上升實現T-T分型面
分型，最終制品脫模。
...
