線圈高骨架注塑模
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-

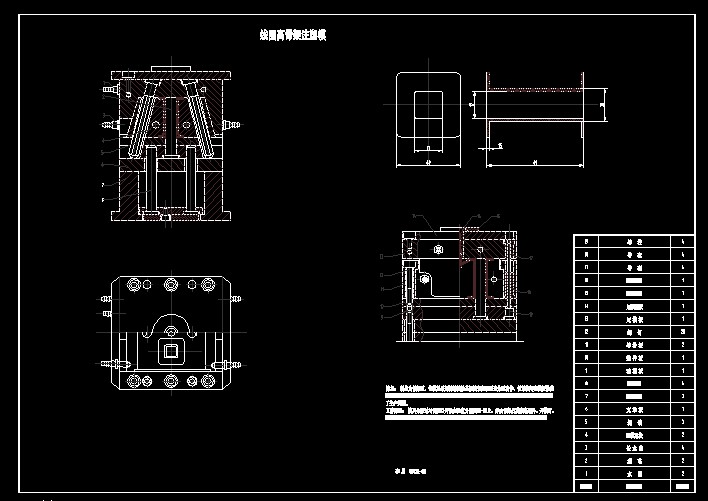

- 特點： 制品為骨架型。該模具采用斜銷軸抽芯機構來實現垂直分型動作。鎖緊楔與定模板做成整體，確保凹模滑塊4的定位鎖緊。定模板和滑塊上都開設了冷卻水道，模具冷卻較均勻，縮短了生產周期。
工作原理： 模具分流道與側澆口開設在垂直分型面II-II上，并由骨架凸翼腔底進料。開模時。I-I分型面分型，斜銷5帶動凹模滑塊4做II-II垂直分型面分型。最后。推件板10推出制品。
...
線圈高骨架注塑模_下載(dwg格式) 機械圖紙
