噴頭殼注塑模
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-

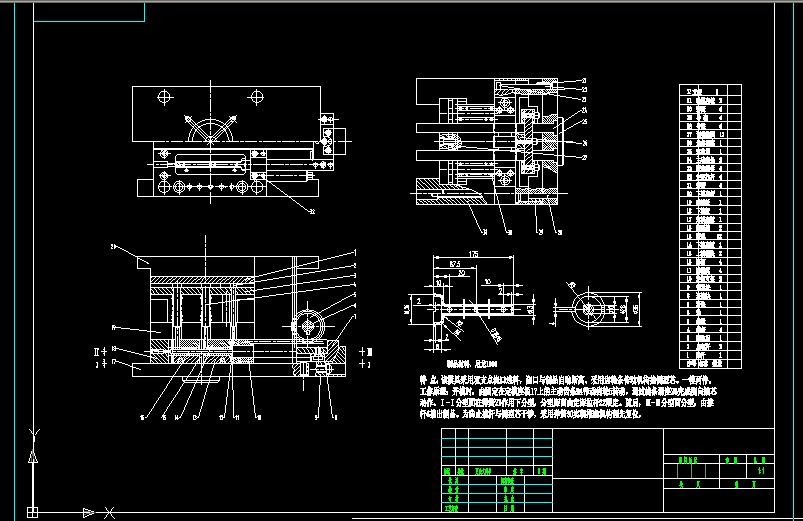

- 特點：該模具設計了三個水平分型面，通過斜槽帶動斜型心7抽芯，并從定模推出制品。
工作原理：開模時，在彈簧16作用下1-1分型面分型。在此過程中，滑銷12在斜槽塊13槽內移動使斜型芯7從制品斜孔推出。1-1分型面的分型距離由定位拉桿15限定。隨著動模后退，2-2分型面分型，因制品對定模型芯5的包緊力大于對動模型芯6的包緊力，故而制品滯留在型芯5上。最后定距拉桿3拉動推件板9，推件板9從型芯5上推下制品。
...
