吸塵器彎管連接頭注塑模
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-

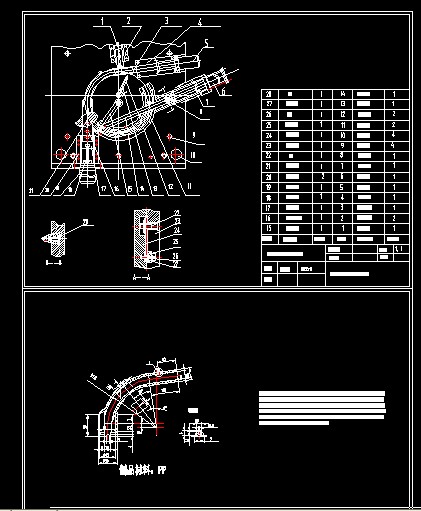

- 工作原理：開模時，定模中的斜銷將帶動滑塊1完成抽芯。分型結束，先是液壓缸6的活塞桿拉動滑塊8沿著導滑槽向后運動，圓弧型心21在連桿14、15的帶動下沿壓板11的圓弧導軌抽離制品。然后，液壓缸5和19各抽出型心3和組合式型心16。潛伏式澆口凝料在模具流道推桿12的推動下與制品斷離而后落下，制品由手工取出。合模時的動作順序為，先閉合模具，閉模結束時滑塊1在斜銷的作用下復位，接著液壓缸19使組合式型心16復位，最后液壓缸6再驅動連接桿機構將圓弧型心復至原位。
...
