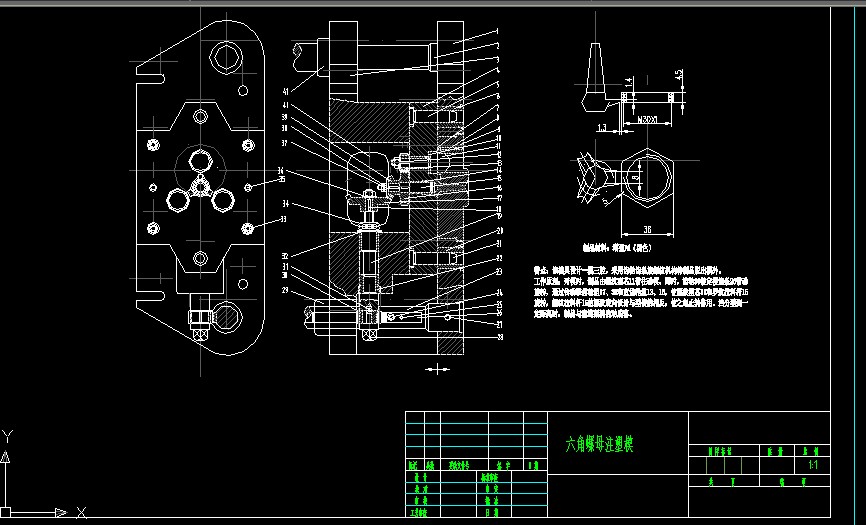

四孔螺蓋注塑模
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 特 點： 制品為外螺紋件。該模具設計一模2腔，采用齒輪齒條旋螺紋機構脫出制品。
工 作 原 理 ：開模時，由于螺紋型芯16和15的作用。制品留在動模。同時，定模齒條13帶動直齒輪6，通過錐齒輪 4和8傳動螺紋型芯16，型芯15上有4個成型桿1令制品止轉。隨著開模中距離加大，螺紋型芯旋轉幾圈之后，制品連同流道凝料一起脫落。
...
四孔螺蓋注塑模_下載(dwg格式) 機械圖紙
