外殼注塑模
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-

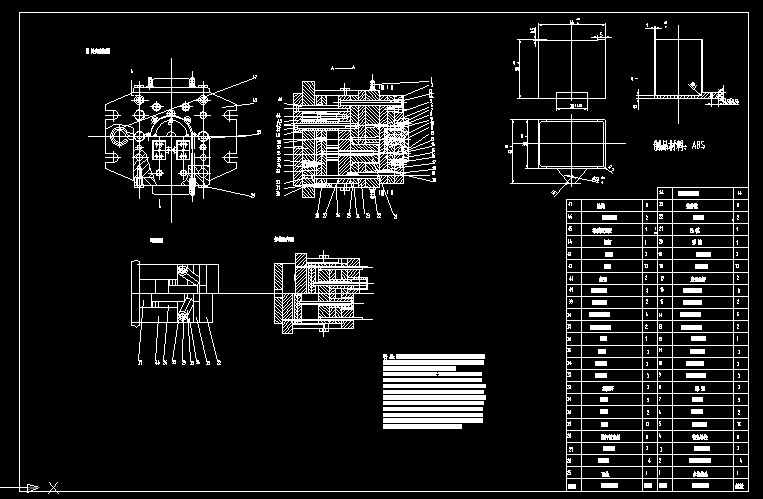

- 特 點：制品為薄壁件，內腔相對較深且有一定的精度要求。該模具采用點澆口，并設計了點澆口自動切斷脫落機構；采用擺塊式二級機構，確保了制品不發生推出變形。模具結構緊湊，工作安全、可靠。
工作原理：開模時，在彈簧20的作用下I-I面首先分型，拉料桿13拉斷點澆口，流道凝料脫出流道板14，保留在拉料桿上。流道板14運行至定距拉桿17端部時受定距拉桿17的阻擋而停止。接著Π-Π面分型。當Ι-Ι面分型之后，脫澆板11在彈簧15的作用下，將流道凝料推離拉料桿13，繼而彈簧8推動拉料桿9，使流道凝料脫離澆口套10和脫澆板11而掉落。定距螺釘5限定脫澆板11的推出高度。當Π-Π面分型到一定距離時，機床開始推動推板37，安裝在推板兩側的頂板26推動頂塊25向上轉動（以軸釘29為轉軸），從而推動推件板23和凹模板22上行，由于凸模21不動，故制品與凸模脫松，完成第一級推出動作。繼續推出，頂板26失去對頂塊25的作用，故推件板和凹模板不在上行，而推桿36繼續上行將制品推出凹模，完成第二級推出動作。
...
外殼注塑模_下載(dwg格式) 機械圖紙
