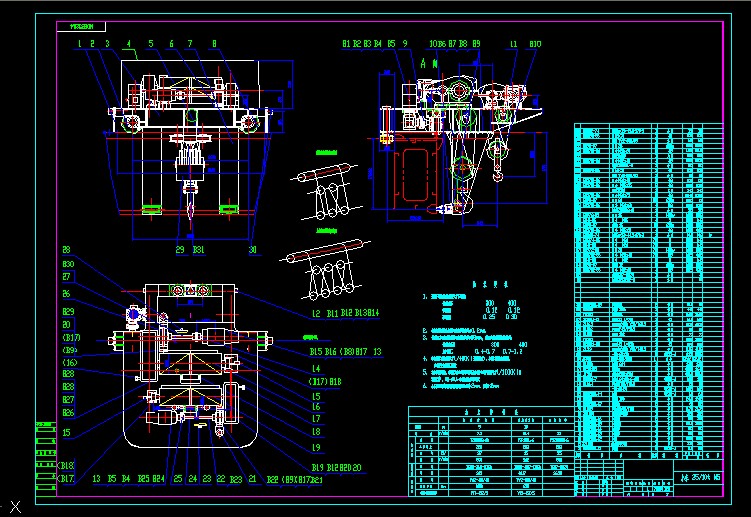

小車總圖cad圖紙 25-10t M5
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1. 裝配好的制動輪跳動量不大于下述規定:
制動輪直徑 300 400
徑向跳動 0.12 0.12
軸向跳動 0.25 0.30
2. 卷筒與減速器接頭處軸中心線位移偏差不大于0.2mm.
3. 制動閘瓦中心線對制動輪中心線的位移不超過于3mm,兩閘瓦與制動輪的間隙應相等.
制動輪直徑D 300 400
允許間隙C 0.4-0.7 0.7-1.2
4. 車輪端面之垂直度不大于l/400(l為測量長度),車輪上緣只許向外偏斜, 在車輪架空的情況下測量
5. 在水平投影面內,車輪寬度中心線與軌道沿長度方向中心線平行度不大于l/1000(l為 測量長度),且同一軸線上一對車輪偏斜方向應相反.
6. 從小車運行機構的車輪處量出的軌距公差為≤2mm.相對差＜2mm ...
