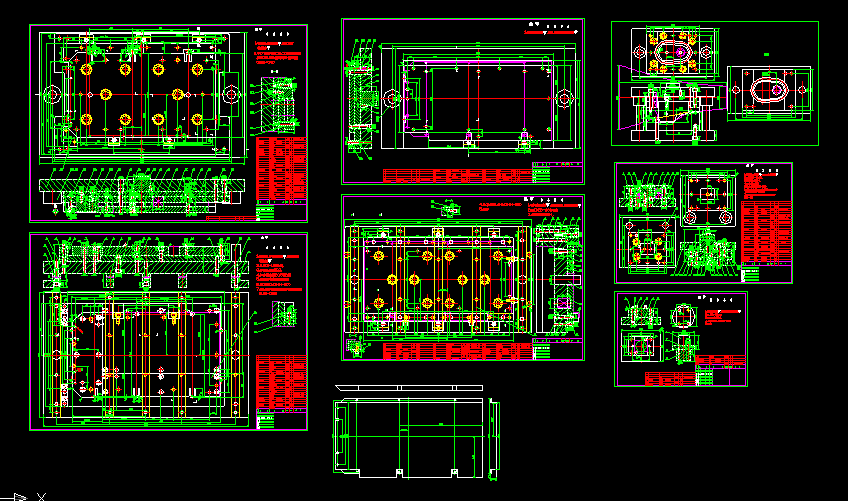

室內取暖器模具cad圖紙
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.模具的銷孔.刀口面的粗糙度為0.8.貼合面.配合面的粗糙度為 1.6
2.配J23-125噸沖床
3.模具的閉合高度為282,
4.上工序:剪塊料為530.5X310
5.先線割料片.待試彎模合格后再做此模
6.下工序:沖彎(ADI4M-87）
7.未注公差的刀口尺寸按注有公差的刀口實際尺寸保持間隙 為0.05-0.08
8.項47固定板與項32.36.55凹模塊的配合孔按 項32.36.55凹模塊的實際尺寸 保持過盈量為 0.009~0.05
技術要求
1.模具的銷孔粗糙度為0.8，貼合面.配合面.成形面的粗糙度為1.6
2.配J23-16噸沖床
3.模具的閉合高度為120,
4.上工序:沖孔落料(ADI4M-88)
5.下工序:
.
...
