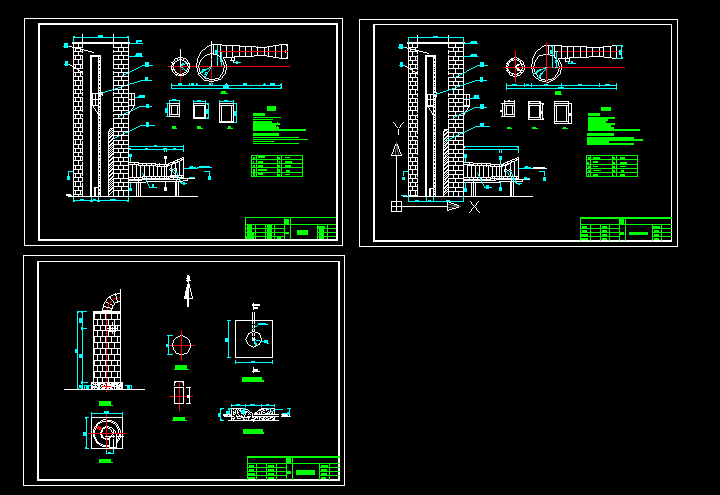

15噸鍋爐文丘里水膜除塵器cad圖紙
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 一、規范
1、本除塵器處理煙氣量50000m /h.
2、除塵效率為94～98％。
3、脫硫效率大于60％。
4、除塵器總阻力為95～130mmH O。
5、每小時最大耗水量15T／h.
6、溢水槽前保持靜壓1～1.5mH O.
7、主筒體重量大約為70噸，副筒大約為40噸，文丘里大約為20噸。
二、要求與注意事項
1、付筒出口方向與中心位置可根據現場情況來定位與開口。
2、本圖中用虛線表示的鋼筋混凝土制作的除塵器基礎、平臺、爬梯等均 均由用戶自行設計施工。
3、運行中嚴防斷水，要維持設計或試驗確定的水壓與水位。 ...
