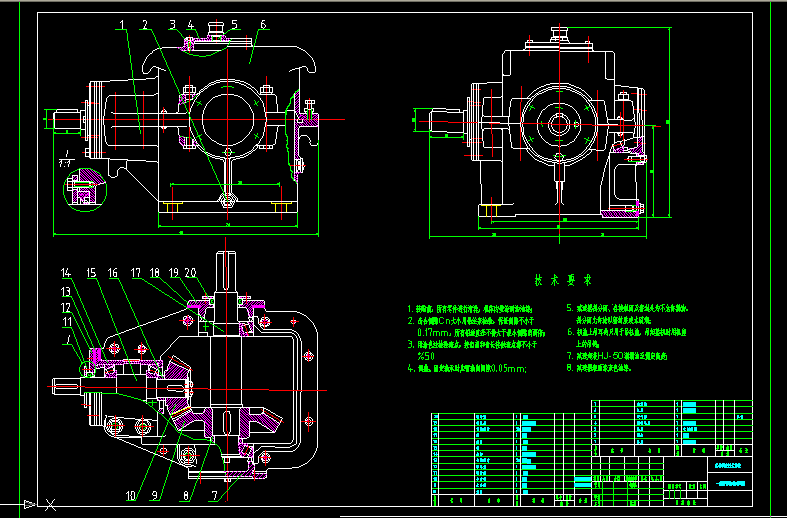

一級圓錐齒輪減速器cad圖紙
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1. 裝配前，所有零件進行清洗，機體內壁涂耐油油漆；
2. 齒合側隙Cn大小用鉛絲來檢驗，保證側隙不小于
0.17mm，所有鉛絲直徑不得大于最小側隙的兩倍；
3. 用涂色法檢驗斑點，按齒高和齒長接觸斑點都不小于
%50
4. 調整、固定軸承時應留軸向間隙0.05mm;
5. 減速器剖分面、各接觸面及密封處均不允許漏油，
剖分面允許涂以密封膠或水玻璃；
6. 機蓋上吊耳鉤只用于吊機蓋，吊起整機時用機座
上的吊鉤；
7. 減速起裝HJ-50潤滑油至規定高度；
8. 減速器表面涂灰色油漆。
...
