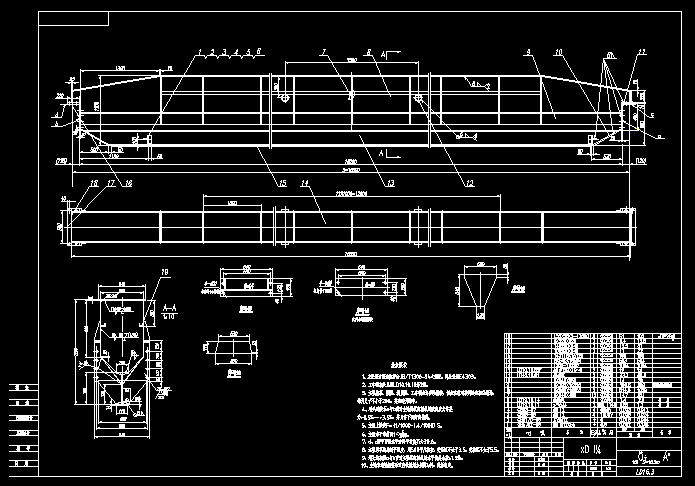

起重機主梁cad圖紙 16t-16.5m
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1、主梁設計制造應符合JB/T1306-94之規定，焊條采用E4303。
2、工字鋼接頭見圖LD10.10.10第2張。
3、主梁蓋板、腹板、斜腹板、工字鋼允許多段拼接，但應注意對接焊縫應相互錯開，
錯開尺寸不小于200，并應避開跨中。
4、端頭連接板a與b面對主梁焊縱向軸線的垂直度允許差
為+0.5‰--+3.5‰，并只許下面向內偏斜。
5、主梁上拱度F=（1/1000-1.4/1000）S。
6、主梁水平彎曲面f≤S/2000。
7、d、c兩平面沿水平方向平行度不大于0.6。
8、主梁腹板的局部平面度，用500平尺檢查，受壓區不大于3.5，受拉區不大于5.5。
9、端頭連接板a與b面對主梁縱向軸線的水平偏斜允差±1.5‰。
...
起重機主梁cad圖紙 16t-16.5m_下載(dwg格式) 機械圖紙
