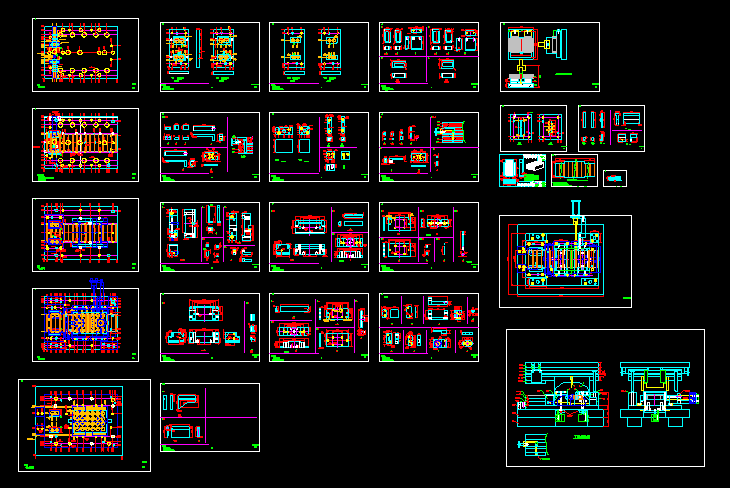

折彎模具套圖cad圖紙
- 文件介紹：
- 該文件為 DWG 格式（源文件可編輯），下載需要
20 積分
-
- 說明
1 產品成形第一工序?yàn)檫B續模加工 且加工好之后為一長串
2 用第二工序加工剪切成產品時 必需浪費掉一個步距的材料
3 一個產品的展開為 1.335+51.070*10+49.735=561.77
4 所以經兩工序成形一個圖紙所需產品的用料為561.77+51.070=612.84
說明
1.未注明材質:D2,
2.熱處理硬度:HRC58±2.
說明
1.未注明處均線割
2.虛線部分為深固板,深固板或銑,或鑽,或鋸.
3.深固板不鑽彈簧孔 ...
