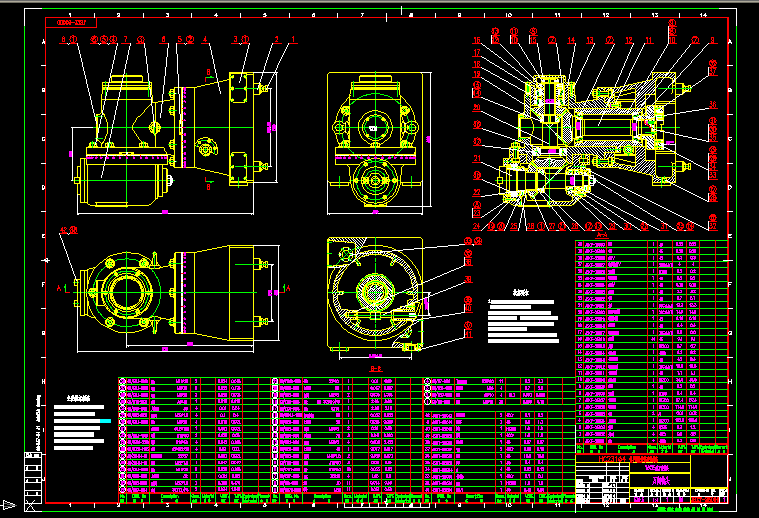

WX25型萬向銑頭機械圖紙
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.裝配前應對零、部件的主要配合尺寸，特別是過盈
配合尺寸及相關精度進行復查。
2.零件在裝配前必須清理和清洗干凈，不得有毛刺、
飛邊、氧化皮、銹蝕.切屑、油污、著色劑和灰塵等。
3.齒輪、蝸輪裝配后，齒面的接觸斑點和側隙應符合GB
/T11365和GB/T10089的規定。
4.齒輪箱裝配后應設計和工藝規定進行空載試驗。試驗時
不應有沖擊、噪聲，溫升和滲漏不得超過有關標準規
技術參數
主軸控錐孔號 ISO50(7:24)
傳遞最大功率 25kW
承受最大扭矩 2000N.m(<120rpm)
主軸最高轉速 480r/min
傳動比例 1:1
外形輪廓尺寸 910*450*630
主軸端面至回轉中心距 832
...
