60T電動車套圖

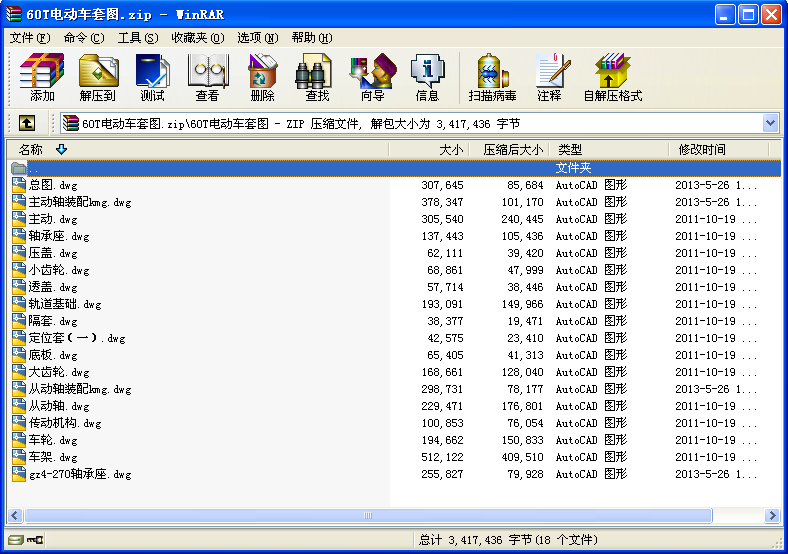

- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 技術參數
1、最大負荷：60T
2、臺車平面：2.5X5m2
3、行走速度：25m/min
4、軌距：2000
5、減速機：ZQ50-50-ⅢZ
6、電機：Y160M-6 P=7.5Kw N=960r/min
技術要求
1.鑄件必須符合JB/T5000.6-1998的 規定，不允許有氣孔，砂眼等缺陷。
2.鑄件退火處理。
3.鑄造圓角R5~10，拔模斜度1：50，未加工面打磨光滑。
4.周邊倒棱4X45度。
技術要求
1.車輪4與鋼軌調整好后將件10焊接在車架上。試運行合格后軸承座四周焊接擋塊，打定位銷。
2.軸承兩端蓋與外圈應有1～2毫米間隙，用紙墊調整。
3.件12兩件鐵絲連成8字形防松。
技術要求
1、齒輪、聯軸器、制動器的安裝應符合相關固定。
2、齒輪間的嚙合調整后，減速機、電機緊固牢固，并與機架焊上相對擋塊、
3、機架應牢固焊在車架上。
4、減速機加上新油。
...
