位置:首頁 > 機械圖紙

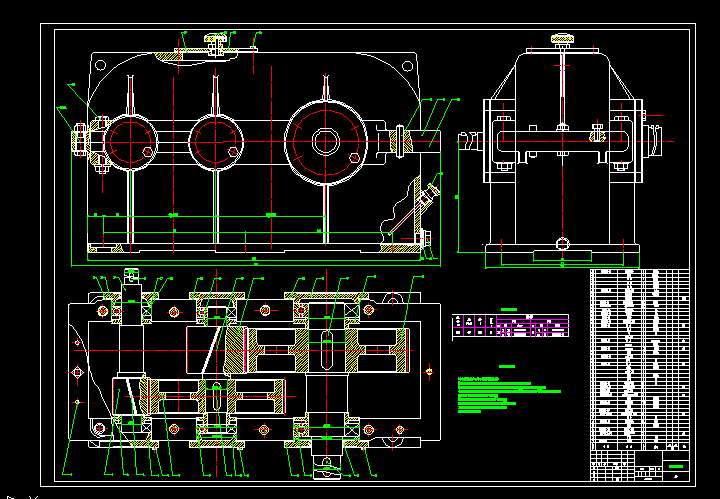

雙級圓柱齒輪減速器機械圖紙 功率3.325kw 傳動比22
  • 該文件為dwg格式
  • 文件大小: 152.17 KB
  • 下載次數
  • 文件評級
  • 更新時間:2014-09-28
  • 發 布 人: 2955362171
  • 文件下載:
  • 立即下載

  • 文件介紹:
  • 該文件為 dwg 格式(源文件可編輯),下載需要 20 積分
  • 雙級圓柱齒輪減速器機械圖紙 功率3.325kw 傳動比22
  • 技術要求

    1 .裝配前,箱體與其它鑄件不加工面應清理干凈,除去毛邊毛刺,并浸圖防銹漆。
    2.零件在裝配前用煤油清洗,軸承用汽油清洗干凈,曬干后配合表面應涂油。
    3.減速器剖分面各接觸面及密封處均不允許漏油,滲油箱體剖分面允許涂以密封膠或水玻璃。
    4.齒輪裝配后應用涂色法檢查接觸斑點,圓柱齒輪延尺高不小于30%,沿齒長不小于50%,齒側間隙為:第一級jnmin=0.140,第二級jnmin=0.160。
    5.調整,固定軸承時應留有軸向游隙0.2-0.5mm。
    6.減速器內裝220中負荷工業齒輪油,油量達到規定的深度。
    7.箱體內壁涂耐油油漆,減速器外表面涂灰色油漆。
    8.按試驗規承進行試驗。
    ...
