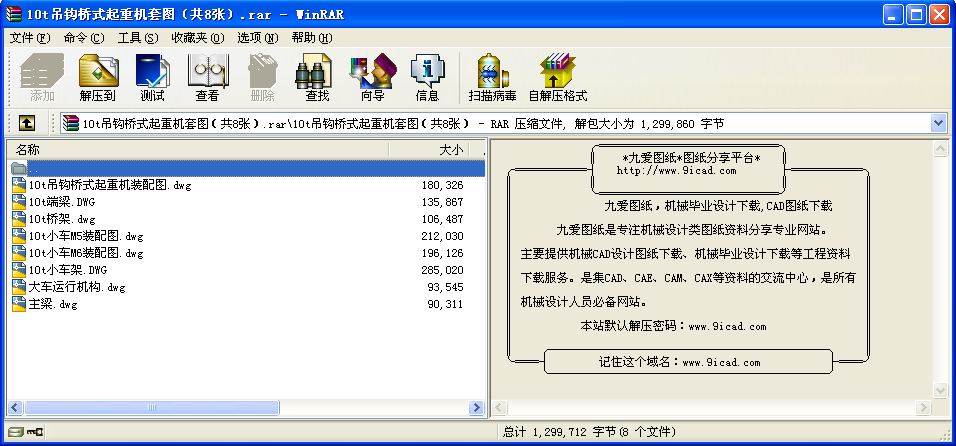

10t吊鉤橋式起重機套圖（共8張）
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.每臺起重機有端梁兩個,左右對稱,明細 表內的數量是一個端梁的零件數量.
2.橋架組裝后端梁的水平旁彎不得超過 W/2000即2.
3.自動焊或半自動焊采用H08A焊絲,手工焊采用E43焊條.
4.其余按Q/DQ104-1996焊接結構件通用技術條件執行.
技術要求
1.所有焊接板及型鋼應矯正平直.
2.筋板,腹板和焊肉相碰處倒角10x45°.
3.手工焊用E43電焊條,半自動焊用H08A焊絲.
4.焊接接頭的基本型式與尺寸和小車架制造應 符合本廠標準之規定.
技術要求
1.機構安裝調整合適后,將所有座子,墊板,擋鐵的周邊滿焊,焊高6,采用E43電焊條.
2.零部件的裝配,試驗和安裝須符合GB/T14405-93 的規定.
3.其它產品借用本圖時,基距和總寬尺寸應見該起重機總圖.
4.括號內的數字為10t用.
5.Ho為大車緩沖器增加高度,Ho小于等于250.
5.室外用序號為:(11,15,21,30,32,33).
6.未標注焊縫均為滿焊,焊高6. ...
