偏心套靜壓主軸
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-

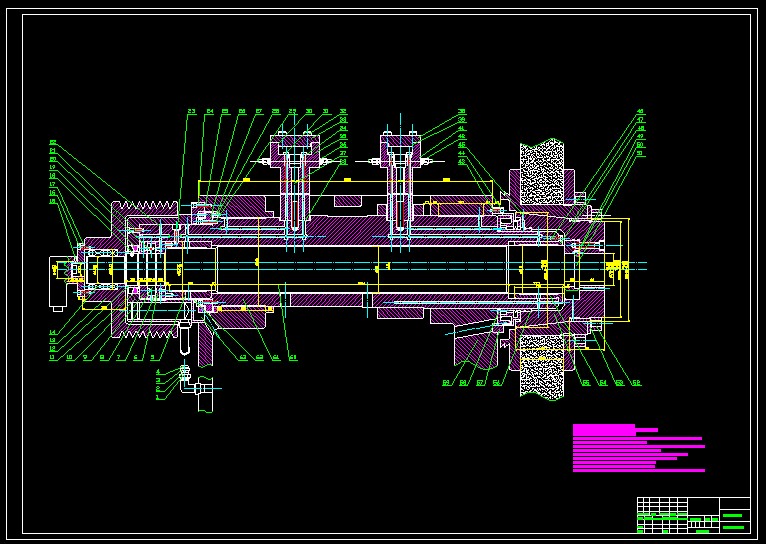

- 偏心套靜壓主軸
技術要求
1.偏心套31-310/MKG84100上所有φ6H9孔需悶死，不得漏油。
2.全系統需保證絕對干凈，不許有任何雜質。
3.各油腔壓力詳見論文，針管理論長度是根據設計間隙得出的計算值。由于加工精度影響，件301上的針管需在裝配調試時根據油腔壓力調整其長度
4.偏心套與主軸軸承各油腔壓力靜態檢測同計算值比較誤差不得大于0.3Mpa且各對置油腔壓力差不得大于0.2Mpa，主軸軸承上、下油腔壓力差不得大于0.3Mpa。
5.件30-301/MK8480，30-302/MK8480、30-321A/MK84125上刻有數字，應根據數序。
6.機床處于恒溫狀態，靜態油腔各油腔壓符合明細表要求，即達設計要求。
7.動態檢測各油腔壓力值應保持平穩，壓力波動不大于0.03.
8.件100安裝調整好后，對主軸軸心的徑向跳動不大于0.03.
9.油腔壓力調試完畢后，將前后軸承分油器測壓管按腔序號編號后取下，裝上油塞后不得滲漏。
...
偏心套靜壓主軸_下載(dwg格式) 機械圖紙
