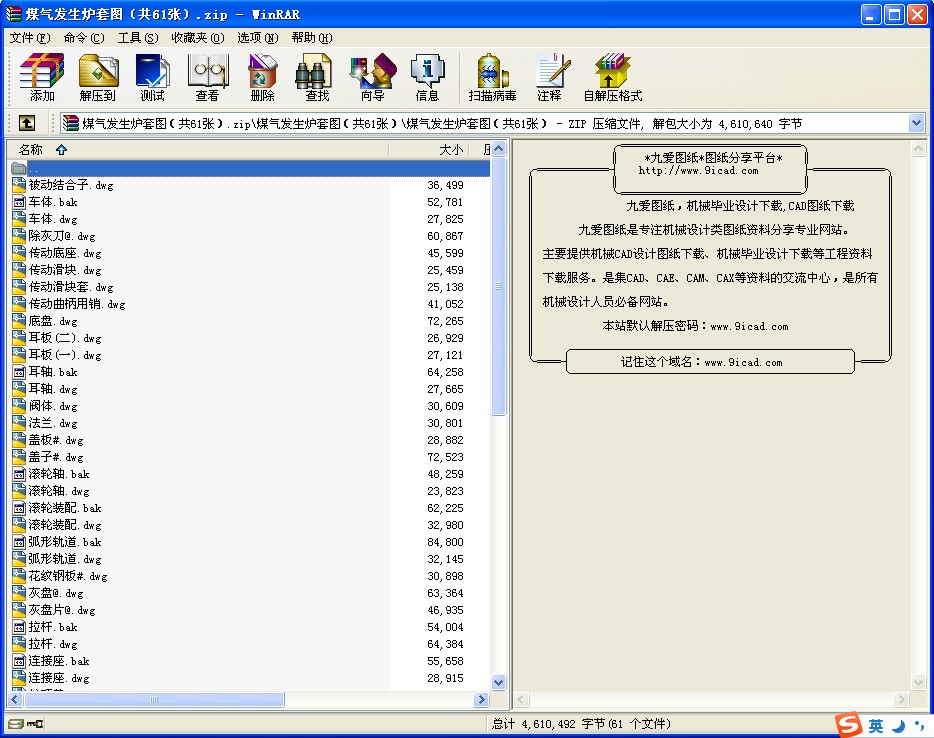

煤氣發生爐套圖（共61張）
- 文件介紹：
- 該文件為 zip 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
電焊除圖中標明外,其余都為連續角焊.
技術要求
1.蓋兩半組裝后進行加工.
2.所有零件都采用連續角焊.
技術性能
1.氣化燃料:弱粘結性煤,粒度為18~60mm.
2.氣化能力:240Kg/m2/h
3.燃料消耗量:~1700Kg/h.
4.煤氣發生量:~5400Nm3/h
5.煤氣發熱量:1350~1400Kcal/Nm3
6.煤層高度:885~1385mm
7.灰盤及爐篦轉速:0.183~1.83r/min.
8.爐膛橫截面積:7.07m2
9.蒸汽水套受熱面積:~16m2
10.蒸汽水套工作壓力:0.35MPa.
11.鼓風機允許壓力:<6000Pa.
12.冷卻水硬度1~1.5H°.
技術規格
1.工作壓力-Pp=3.5x105pa
2.試驗壓力-Pnp=1.5Pp.
3.工作介質--蒸汽水.
4.人孔根據需要可加大。 ...
煤氣發生爐套圖（共61張）_下載(zip格式) 機械圖紙
