左聯軸器零件的機械加工工藝規程設計
- 文件介紹：

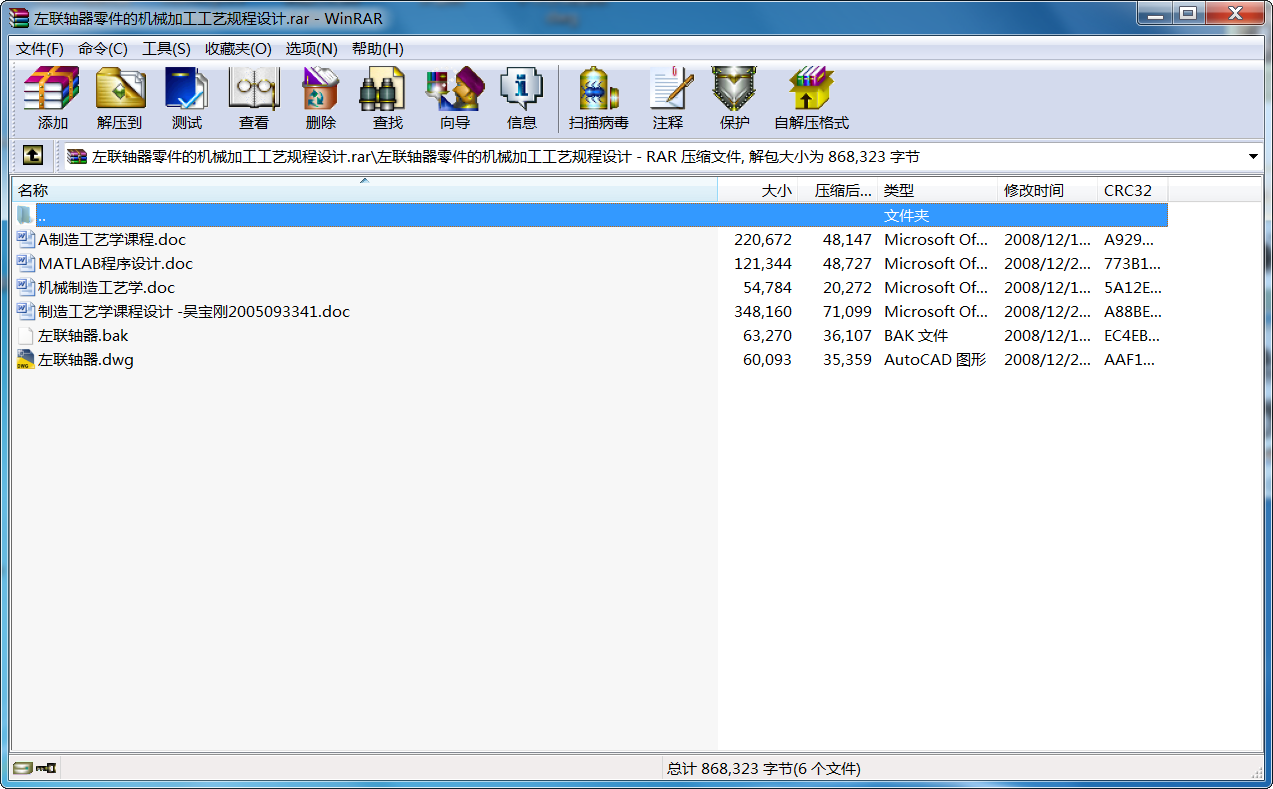

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 左聯軸器零件的機械加工工藝規程設計
機械制造工藝學課程設計任務書
適用專業：機械設計制造及其自動化
設計題目：左聯軸器零件的機械加工工規程
一、設計前提：中批生產
二、設計內容：
1.零件圖 1張
2.課程設計說明書 1份
3.機械加工工藝規程 1套
三、課程設計工作計劃
第一周周一、二：繪制零件圖
第一周周三、四、五：撰寫課程設計說明書草稿
第二周周一、二：修訂并完成課程設計說明書
第二周周三、四：制定機械加工工藝規程
第二周周五：答辯
指導教師簽字：
系主任簽字：
年 月 日
一.零件的工藝分析
主要加工表面為：
1 φ32孔。精度為IT7級，表面粗糙度Ra=3.2。
2 鍵槽。精度為IT9級，兩側面的表面粗糙度Ra=3.2，頂面的表面粗糙度Ra=3.2。
3 φ28孔。精度為IT13級，表面粗糙度Ra=3.2。
4 M8螺紋孔。
5 φ58圓柱面，精度為IT14級，表面粗糙度Ra=6.3。φ58端面的表面粗糙度Ra=12.5。
6 φ125圓柱面，表面粗糙度Ra=12.5。右端面粗糙度Ra=6.3。
二、選擇毛坯，確定毛坯尺寸
1.選擇毛坯
零件的材料為HT15-33,生產類型為中批量，選用砂型鑄造。
2.確定加工余量毛坯尺寸與公差
1)、求最大輪廓尺寸：根據零件圖計算得輪廓尺寸:
直徑125，高80mm，最大尺寸為125mm。
2)、選取公差等級CT
查表3.1-24，得公差等級CT范圍8~12級，取為10級。
3)、求鑄件尺寸公差
根據加工面的基本尺寸和鑄造公差等級CT，由表得公差帶相對于基本尺寸對稱分布。
4)、求機械加工余量等級
由表3.1 -26得，，得機械加工余量等級范圍E~G級，取為F級。
5)、求要求的機械加工余量
由表查得最大輪廓尺寸為125mm。機械加工余量等級F級得RMA數值為1.5mm
...
