后托架夾具設計
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 前言
C6140型普通車床是在C620型車床的基礎上改進的臥式車床,工件最大回轉直徑400毫米,可以加工普通螺紋、英制螺紋、摸數螺紋和徑節螺紋。傳動鏈由電動機經三角帶（V帶）將動力傳遞到主軸箱在交換齒輪作用下，正轉24級，轉速10-1400轉/分鐘；反轉12級，轉速14-1580轉/分鐘。主軸轉速經掛輪箱將動力傳遞到走刀箱，縱向走刀級數64，進給范圍0.08-1.59mm/r，橫向進給級數64，進給范圍0.04-0.79mm/r。溜板行程橫向320mm，縱向按照車床長度而定。
C6140型普通車床的后托架零件加工夾具設計是基于四年來學得基礎課程上進行的機械制造工藝與機床夾具設計的課程設計，這對于前面這些課程我有了一次全面的復習，也使得對以后工作有了一定了解。
即將畢業，此次課程設計也為畢業設計做了一定的準備，但個人能力有限，有不足之處希望老師多多指點。
一、計算生產綱領、確定生產類型
零件圖上為CA6140車床上的后托架,生產量為2000件，該產品屬于輕型機械,根據生產類型與生產綱領等的關系可確定其生產類型為中批生產。
二、零件的分析
1 、零件的結構分析
對于CA6140車床后托架零件。后托架在CA6140車床床身的尾部，三個孔分別裝絲杠、光杠、轉向開關，起加強固定作用；在 ...

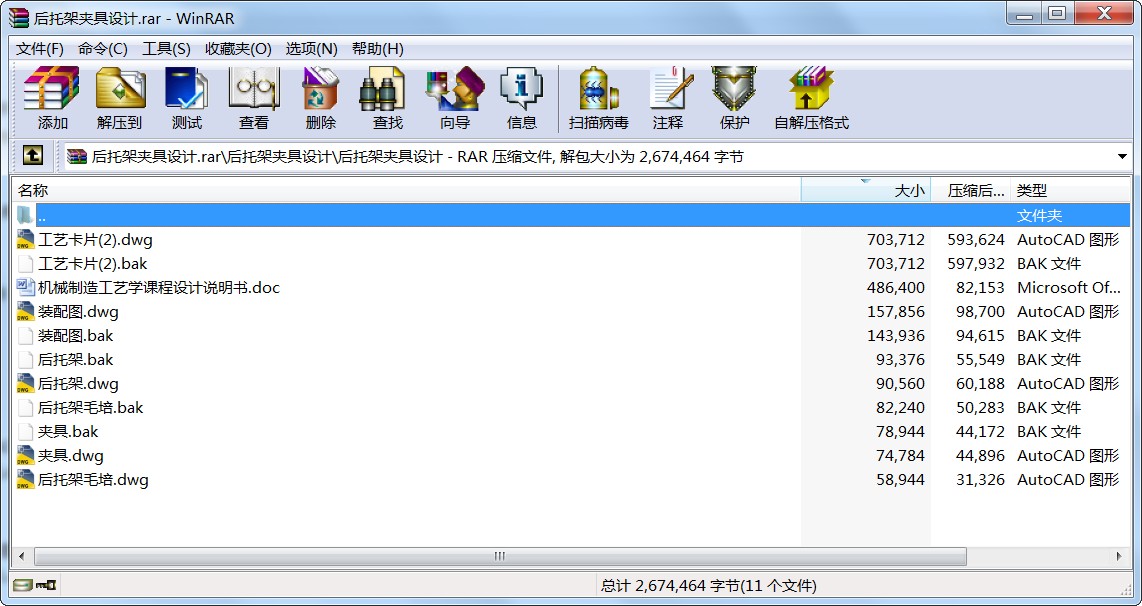

后托架夾具設計_下載(rar格式) 成套圖紙
