離合器全套畢業設計

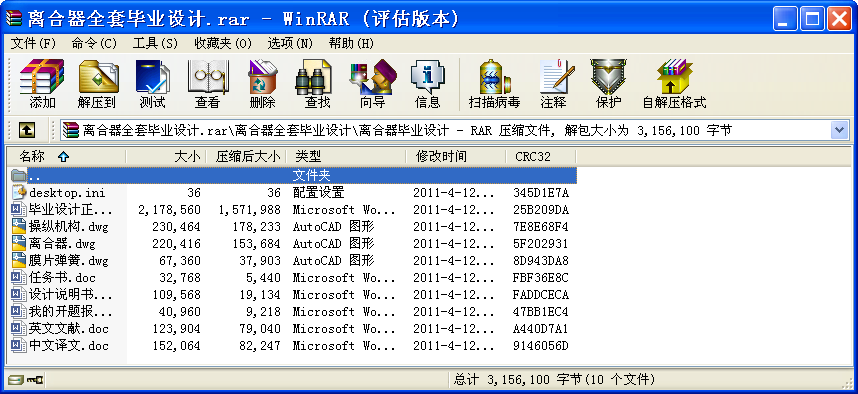

- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 摘 要
本文介紹了近年來發展的新型拉式膜片彈簧離合器的結構特點和工作原理，并與傳統的推式膜片彈簧離合器進行了對比。在相同的約束條件下，優化后的拉式膜片彈簧，無論是在后備系數的穩定性、膜片的最大當量應力方面，還是在分離力的大小方面，均優于推式膜片彈簧。然后，對于拉式膜片彈簧的載荷-變形特性和應力-變形特性作了詳細分析。在分析的基礎上，闡述了拉式膜片彈簧基本參數的選擇和設計。由于拉式膜片彈簧離合器具有許多優點，故拉式膜片彈簧離合器是一種很有發展前途的汽車離合器。
本設計通過對傳動軸的傳動類型分析，結合所設計車的特點以及市場趨勢等因素，對傳動方式和傳動軸進行了選型；通過對傳動軸的類型與結構分析，選擇傳動軸的十字軸滾針軸承的密封形式為蓋板式密封，并在其密封部位采用橡膠骨架油封和氈圈油封相結合的密封形式，以適應農村地區的惡略路況；通過對萬向節的十字軸、滾針軸承、萬向節差的設計計算，確定了所設計車輛使用的這些部件的具體尺寸；通過對傳動軸的臨界轉速和計算載荷的確定，用待定系數法確定了傳動軸的花鍵軸和軸管的尺寸，并校核了其扭轉強度和臨界轉速，確定了合適的安全系數。鑒于矩形花鍵的一系列優點和國內的生產加工水平，傳動軸花鍵采用了矩形花鍵。
關鍵詞：離合器，膜片彈簧式, 傳動軸, 十字軸
目 錄
第一章 前言........................................1
第二章 離合器概述......................................2
§2.1離合器設計要求..............................2
§2.2 離合器的工作原理.............................3
§2.3 離合器功用及分類.............................3
§2.4 離合器結構方案分析...........................4
第三章 離合器設計計算..............................7
§3.1離合器參數的選擇...........................7
§3.2 從動盤總成................................11
§3.3 壓盤和離合器蓋計算.............................12
§3.4 拉式膜片彈簧計算...............................14
§3.5 膜片彈簧的優化設計............................15
§3.6扭轉減震器計算.................................19
§3.7 離合器操縱機構設計.............................20
第四章 傳動軸設計計算..................................22
§4.1萬向傳動的計算載荷...........................22
§4.2 十字軸設計計算.................................23
§4.3 十字軸滾針軸承的計算...........................24 §4.4 萬向節叉的設計計算.............................25
§4.5 傳動軸臨界轉速計算............................27
§4.6 軸管強度計算...................................29 §4.7 傳動軸花鍵軸的計算.............................30
第五章 結論...........................................32
參考文獻...............................................33
致謝...................................................34
...
