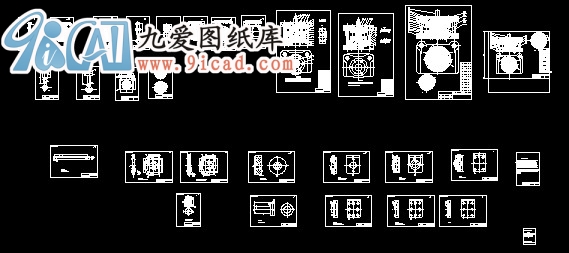

蓋冒墊片設計.rar
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 一、 拉深工藝及拉深模有設計
1、 設計要點
設計確定拉深模結構時為充分保證制件的質量及尺寸的精度，應注意以下幾點
1） 拉深高度應計算準確，且在模具結構上要留有安全余量，以便工件稍高時仍能適應。
2） 拉深凸模上必須設有出氣孔，并注意出氣孔不能被工件包住而失去作用。
3） 有凸緣拉深件的高度取決勝于上模行程，模具中要設計有限程器，以便于模具調整。
4） 對稱工件的模架要明顯不對稱，以防止上、下模位置裝錯，非旋轉工件的凸、凹模裝配位置必須準確可行，發防松動后發生旋轉，偏移而影響工件質量，甚至損壞模具。
5） 對于形狀復雜，需經過多次拉深的零件，需先做拉深模，經試壓確定合適的毛坯形狀和尺寸后再做落料模，并在拉深模上按已定形的毛坯，設計安裝定位裝置。
6） 彈性壓料設備必須有限位器，防止壓料力過大。
7） 模具結構及材料要和制件批量相適應。
8） 模架和模具零件，要盡是使用標準化。
9） 放入和取出工件，必須方便安全。
2、 有凸緣圓筒形件的拉深方法及工藝計算
有凸緣筒形件的拉深原理與一般圓筒形件是相同的，但由于帶有凸緣，其拉深方法及計算方法與一般圓筒形件有一定差別。
1） 在凸緣拉深件可以看成是一般圓筒形件在拉深未結束時的半成品，即只將毛坯外徑拉深到等于法蘭邊（即凸緣）直徑df時的拉深過程就結束。因此其變形區的壓力狀態和變形特點應與圓筒形件相同。
...
蓋冒墊片設計.rar_下載(rar格式) 成套圖紙
