CA6140車床撥叉831006
  • 該文件為rar格式
  • 文件大小： 214.96 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2015-06-02
  • 發 布 人： 馬上有錢
  • 文件下載：

  • 立即下載

  • 文件介紹：

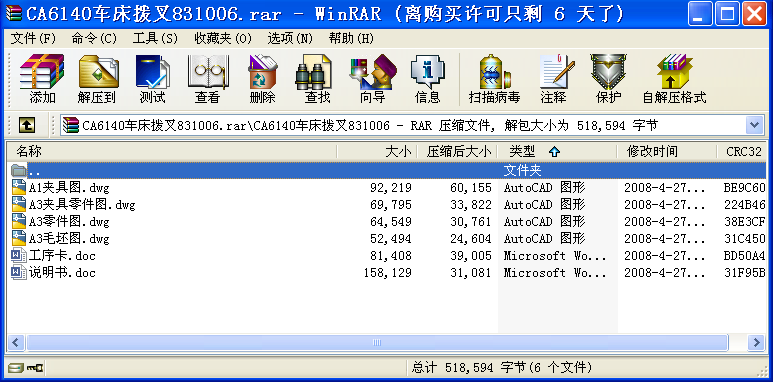

  • 該文件為 rar 格式（源文件可編輯），下載需要 20 積分
  • CA6140車床撥叉831006

  • 序言

    機械制造工藝學課程設計使我們學完了大學的全部基礎課、技術基礎課以及大部分專業課之后進行的。這是我們在進行畢業設計之前對所學各課程的一次深入的綜合性的總復習,也是一次理論聯系實際的訓練,因此,它在我們四年的大學生活中占有重要的地位。
    就我個人而言，我希望能通過這次課程設計對自己未來將從事的工作進行一次適應性訓練，從中鍛煉自己分析問題、解決問題的能力，為今后參加祖國的“四化”建設打下一個良好的基礎。
    由于能力所限，設計尚有許多不足之處，懇請各位老師給予指導。


    一、零件的分析


    （一）零件的作用
    題目所給的零件是CA6140車床的撥叉。它位于車床變速機構中，主要起換檔，使主軸回轉運動按照工作者的要求工作，獲得所需的速度和扭矩的作用。零件的φ25孔與操縱機構相連，φ55半孔則是用于與所控制齒輪所在的軸接觸。通過上方的力撥動下方的齒輪變速。兩件零件鑄為一體，加工時分開。

    （二）零件的工藝分析
    零件的材料為HT200，灰鑄鐵生產工藝簡單，鑄造性能優良，但塑性較差、脆性高，不適合磨削，為此以下是撥叉需要加工的表面以及加工表面之間的位置要求：
    1．小頭孔φ25；
    2．大頭半圓孔Ф及其端面；
    3．16×8槽；
    4．φ40外圓斜面；
    5．大頭半圓孔兩端面與小頭孔中心線的垂直度誤差為0.1mm；
    6. 槽端面與小頭孔中心線的垂直度誤差為0.08mm。
    由上面分析可知，可以粗加工撥叉底面，然后以此作為粗基準采用專用夾具進行加工，并且保證位置精度要求。再根據各加工方法的經濟精度及機床所能達到的位置精度，并且此撥叉零件沒有復雜的加工曲面，所以根據上述技術要求采用常規的加工工藝均可保證 ...
