X700渦旋式選粉機（轉子部件）設計
- 文件介紹：

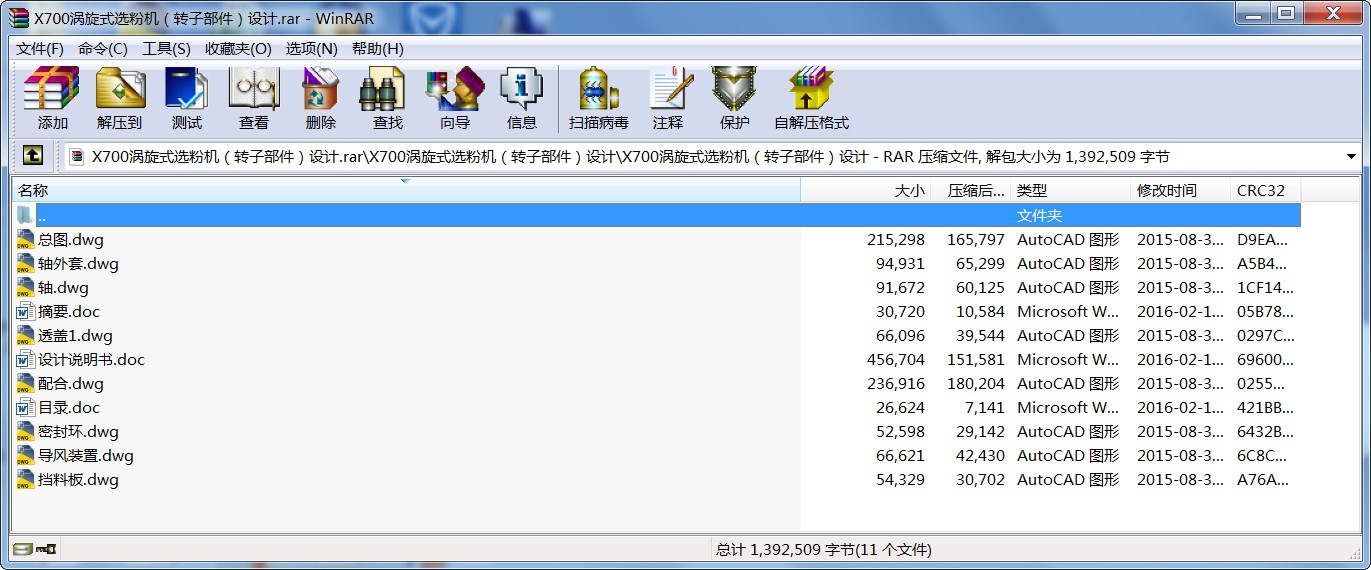

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 摘 要：為了滿足現代水泥企業越來越高的生產要求，本課題完成X700渦旋式選粉機的子部件設計及改進。本次設計采用理論設計和經驗設計相結合的方法，首先在分析以往的轉子式選粉機優缺點的基礎上再通過類比設計設計出能夠提高分級力場的籠型轉子，吸取o-sepa選粉機的優點采用導風裝置提高渦旋效果。籠型轉子與導風裝置配合使用使物料均勻受到分級力的作用提到選粉效率。其傳動系統采用帶輪傳動。其傳動故障率較低，維修及更換零件方便。轉子由耐磨鋼片和蓋板組成，中部蓋板成環型均布70個長方形孔。鋼片穿過中蓋板方孔焊接，以保證其穩定性。轉子下部加裝倒錐體，起加固轉子加強上升氣流。撒料裝置放在轉子上部采用耐磨鑄件批量生產，節約成本，采用螺栓連接，維修方便。改變以往耐磨襯板耐磨方式，采用貼耐磨瓷磚方法。其耐磨效果好且成本低。軸與軸套之間采用油浴潤滑，提高潤滑效果。經過設計改造后的選粉機大大減少了運行成本，提高了生產效率達到能耗低、易維修的效果。
關 鍵 詞：渦旋式選粉機；籠型轉子；分級力；選粉力場；撒料盤。 ...
