撥叉的CADCAPP設計及夾具PROE造型

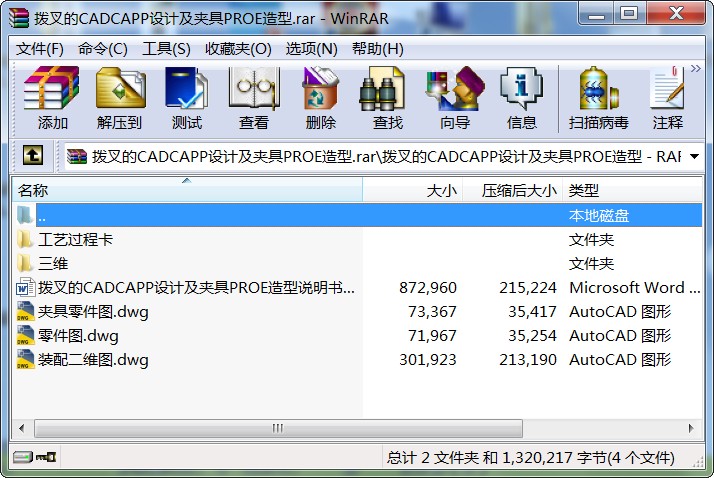

- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 摘要
我的畢業設計題目是撥叉的CAD/CAPP設計及夾具PROE造型，本次的畢業設計中我的論文分為三大部分：
第一部分主要是撥叉的工藝規程設計。其中包括采用CAD完成了零件圖，用PROE完成了毛坯圖的繪制。完成了撥叉的工藝規程設計，主要包括確定設計類型，確定毛坯制造形式，制定工藝路線，選擇機床及工藝設備，確定機械加工余量，工序尺寸和毛坯尺寸，以及切削用量和基本工時的確定。運用CAPP軟件完成了撥叉的機械加工過程卡和工序卡。
第二部分主要是撥叉的夾具設計。在這一部分的內容中，主要包括零件的定位基準的選擇，定位機構的設計，定位遠見的尺寸的確定，定位誤差的分析。設計夾具主要完成了加緊機構的設計，加緊力及夾緊機構的設計，夾緊力及夾緊方向的確定，以及所選擇的夾緊元件。夾緊機構主要是采用螺母和壓板的手動壓緊，其定位和加緊機構簡單，方便可靠。
第三部分主要是采用Pro/engineer完成了撥叉的夾具造形。其中主要是詳述了撥叉零件的繪制過程。
關鍵詞：撥叉；Pro/engineer；CAPP
...
