護罩殼側壁沖孔模設計
- 文件介紹：

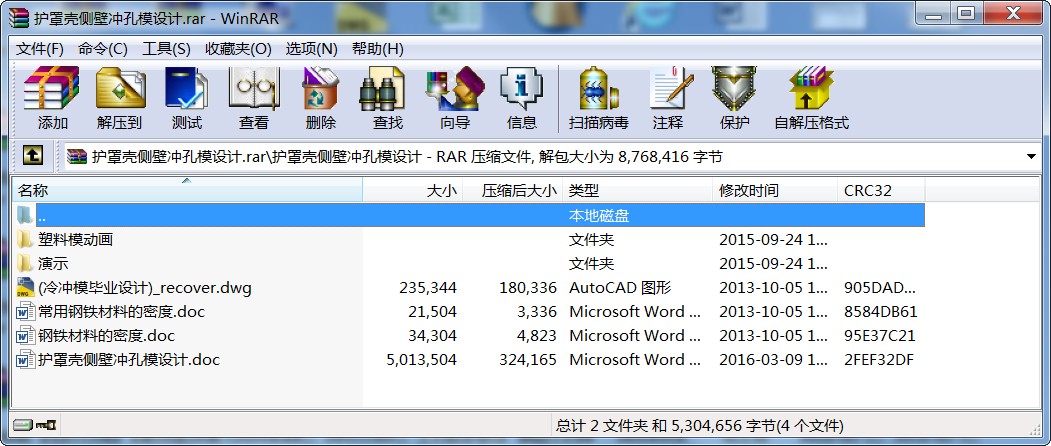

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 1.2 零件圖的工藝分析
沖壓件工藝性是指沖壓零件在沖壓加工過程中加工的難易程度。雖然沖壓加工工藝過程包括備料—沖壓加工工序—必要的輔助工序—質量檢驗—組合、包裝的全過程，但分析工藝性的重點要在沖壓加工工序這一過程里。而沖壓加工工序很多，各種工序中的工藝性又不盡相同。即使同一個零件，由于生產單位的生產條件、工藝裝備情況及生產的傳統習慣等不同，其工藝性的涵義也不完全一樣。這里我們重點分析零件的結構工藝性。
首先，我們必須清楚沖裁件的結構要素，其要素包括：（選自《沖壓工藝與模具設計》P45）
(1)、沖裁件的內、外形轉角處應避免尖銳的轉角，應有適當的圓角。一般應有R > 0.5t(t為板料厚度)的圓角，否則模具壽命將明顯降低。
(2)、沖裁件上應盡量避免窄長的懸臂和凹槽。最好b > 2t、l < 3t。對于高碳鋼、合金鋼等硬質材料，允許值應增大30%～50%；對于黃銅、純銅和鋁等軟材料，可減少20%～25%。
(3)、沖裁件上孔與孔之間，孔到零件邊緣的距離，受模具強度和制件質量的限制，其值不能太小，一般要求 b ≥ 2t
(4)、因受凸模強度和穩定性的限制，沖裁件的孔不能太小
...
