儲物桶踏板零件設計

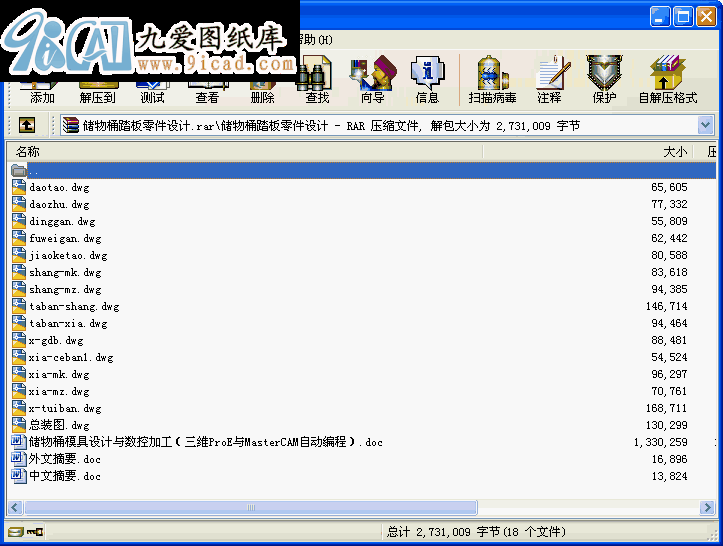

- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 摘要
本文用Pro/E完成儲物桶踏板零件的三維造型設計，論文還對分型面、澆注系統、脫模機構和溫度調節系統進行了分析設計，完成了模具三維模型和工程圖設計。最后采用MasterCAM軟件，完成了踏板的凹凸模數控加工的自動編程，并實現了仿真模擬。
通過設計，綜合應用了大學期間的多數基礎和專業知識，加深所學知識體系，掌握了應用Pro/E進行塑料模具的設計方法和技巧。采用MasterCAM自動編程，使學生掌握刀路設計及參數設計的步驟和原則。
關鍵詞 CAD/CAM 注射模 工藝設計 MasterCAM
目 錄
1 緒論 1
1.1 模具產業技術結構的現狀 1
1.2 模具CAD/CAM技術的發展趨勢 1
1.3 模具的發展趨勢 2
1.4 模具的設計步驟 2
1.5 本課題研究的主要內容 3
2 儲物桶踏板零件模具設計方案 4
3 踏板的開模設計 6
3.1 型腔數量的確定及型腔排列 6
3.2 調入模具參考模型并設置收縮率 6
3.3 設計分型面 7
4 模具結構設計 11
4.1 澆注系統的組成及設計原則 11
4.2 主流道設計 11
4.3 分流道設計 12
4.4 澆口設計 13
4.5 排氣系統的設計 14
4.6 冷卻系統的設計 15
4.7 模具頂出機構的設計 16
4.8 模架結構的型號與規格 18
5 踏板模具M(jìn)asterCAM數控加工 19
5.1 踏板凸模的MasterCAM數控加工 19
5.2 踏板凹模的MasterCAM數控加工 25
5.3 程序后處理 29
5.4 利用AutoCAD完成工程圖繪制 30
結束語 31
致 謝 32
參考文獻 33 ...
儲物桶踏板零件設計_下載(rar格式) 成套圖紙
