變速器換擋叉工藝工裝設計

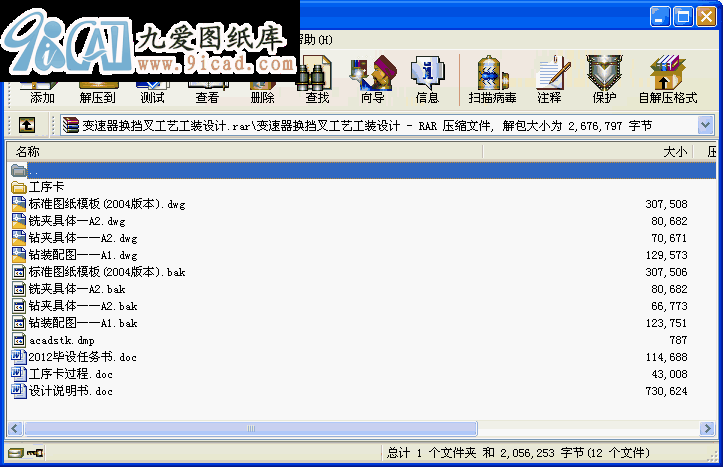

- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 摘 要：本次設計內容涉及了機械制造工藝及機床夾具設計、金屬切削機床、公差配合與測量等多方面的知識。
撥叉的加工工藝規程及其銑叉口面與鉆M10螺紋的夾具設計是包括零件加工的工藝設計、工序設計以及專用夾具的設計三部分。銑叉口面以Φ15.81F8孔及其端面作為來定位基準，以工件的另外一個端面作為輔助基準，實現工件的完全定位，夾緊則是通過調節螺母來實現；鉆M10螺紋以Φ15.81F8孔及其端面作為定位基準，以一削邊銷作為輔助基準，實現工件的完全定位，夾緊則是由快換墊圈、螺母、心軸等組成。
關鍵詞： 夾緊 定位 基準
目錄
摘要 3
引 言 4
第一章 零件的分析 5
第二章 工藝規程的設計 6
2.1確定毛坯的的制造形式 6
2.2基準的選擇 6
2.3制訂工藝路線 6
2.4機械加工余量、工序尺寸及毛坯尺寸的確定 8
2.5確定切削用量及基本工時 9
第三章 專用夾具的設計 19
3.1鉆、攻M10螺紋的夾具設計 19
3.1.1問題提出 19
3.1.2 定位基準的選擇 19
3.1.3定位元件的設計 19
3.1.4切削力及夾緊力計算 19
3.1.5 夾具設計及操作簡要說明 19
3.2銑撥叉寬51面的夾具設計 21
3.2.1 問題的提出 21
3.2.2 定位基準的選擇 21
3.2.3定位元件的設計 21
3.2.4 切削力及夾緊力計算 21
3.2.5 定向鍵與對刀裝置設計 23
3.2.6 夾具設計及操作簡要說明 25
總 結 26
致 謝 27
參 考 文 獻 28 ...
