風力發電機變槳減速器設計
- 文件介紹：

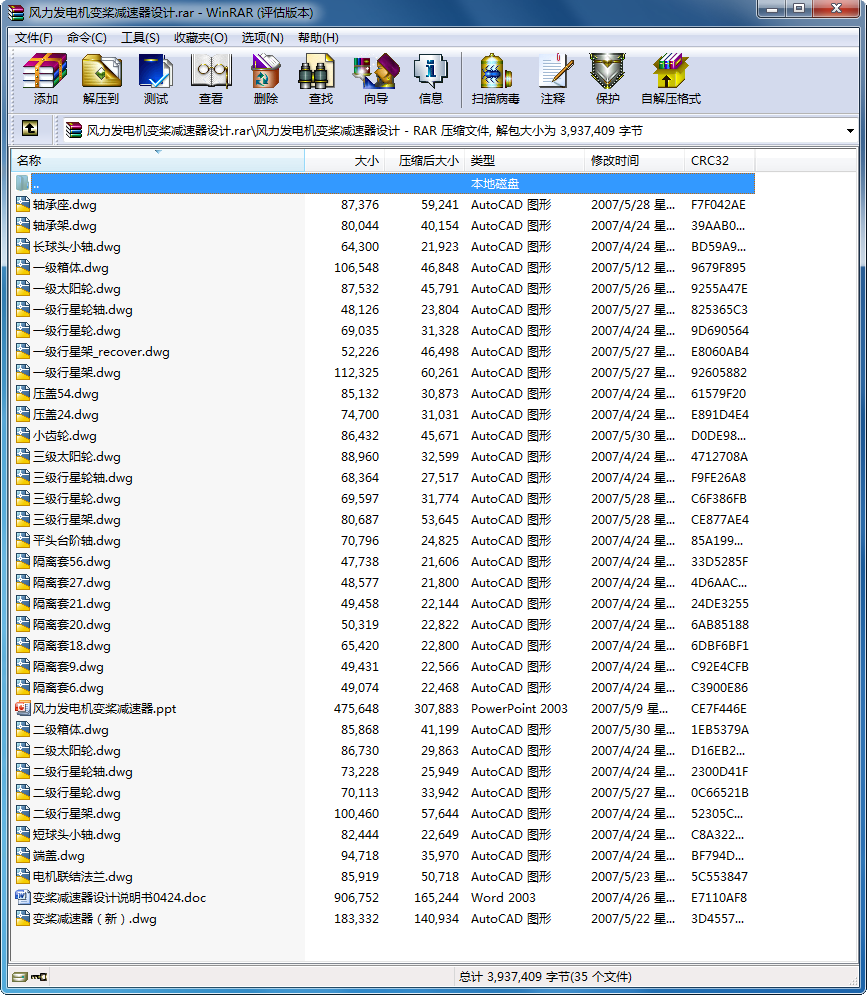

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 一、應用
本手冊是FD70A/FD77A風力發電機偏航減速器的結構說明和生產規范。
變槳減速器的主要作用是驅動變槳控制齒輪箱，用于調節風力發電機輸出功率。當控制系統的測量實際功率值與設定值不匹配時，每只風輪葉片可以繞它的縱向軸旋轉。其工作特點是間歇工作起停較為頻繁，傳遞扭矩較大，傳動比較高。
因其工作特點以及安裝位置的限制，本設計采用三級行星齒輪減速機構。
二、技術參數
2.1 齒輪箱
設計：帶方便電機連接法蘭（B5）的低齒隙同軸行星齒輪箱。
偏心率：小齒輪和驅動軸與裝配法蘭中心偏離1.5mm（不是對中）。
減速比：i=155.4
驅動電機旋轉速度：額定：n速度=2420rpm
運行：n運行=0~1700rpm
最大：n最大=4000rpm
效率：≥0.9
電機法蘭：A250
...
風力發電機變槳減速器設計_下載(rar格式) 成套圖紙
