Φ1200熟料圓錐式破碎機
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 摘 要
本文介紹了熟料圓錐式破碎機,該破碎機采用超慢速剪切細碎原理。具有細碎效率高、功耗極低、無揚塵、幾乎無振動。使用壽命延長5～7倍，易損配件費用底，結構簡單，操作容易，維修極為方便。它主要由電動機、機架、外筒體、分級罩、回轉筒、空心軸、大齒輪、小齒輪 、動顎板和靜顎板組成。工作時,起動減速電機,減速電機軸端的小齒輪帶動大齒輪轉動,從而使回轉筒下端的定動顎板之間形成一個動態的 V形圓環破碎腔,物料有進料筒落下,細粉及細顆粒通過篩板分離落入回轉筒下部至漏斗排除,粗顆粒由錐形篩板均勻地撒入V形破碎腔內受定動顎板剪磨,由大顆粒變成小顆粒或粉末而落至漏斗入口,從漏斗出口排出.該破碎機廣泛應用于金屬、非金屬礦、冶金、材料、化工、磨料和建材等行業的物料破碎領域.
關鍵詞：圓錐式破碎機 超慢速剪切 熟料細碎
目 錄
0 引言……………………………………………………………………..…… 1
1 圓錐式破碎機的總體設計……………………………………….…………. 1
1.1 機器設計的要求…………………………………………………………… 1
1.2 圓錐式破碎機的工作原理………………………………………………… 2
1.3 圓錐式破碎機的設計構思………………………………………………… 2
1.4 圓錐式破碎機的使用和效果……………………………………………… 4
2 圓錐式破碎機零部件的設計和計算……………………………………… 6
2.1 齒輪的的設計和計算……………………………………………………… 6
2.2 滾動軸承的設計和計算…………………………………………………… 12
2.3 螺栓組的設計計算………...……………………………………….……… 16
2.4 鄂板的設計計算 ………………………………….…………………… 17
4結論……………………………………………………………………...…… 20
5致謝………………………………………………………………………….. 21
6參考文獻…………………………………………………………………….. 22
7附件清單…………………………………………………………………….. 23
...

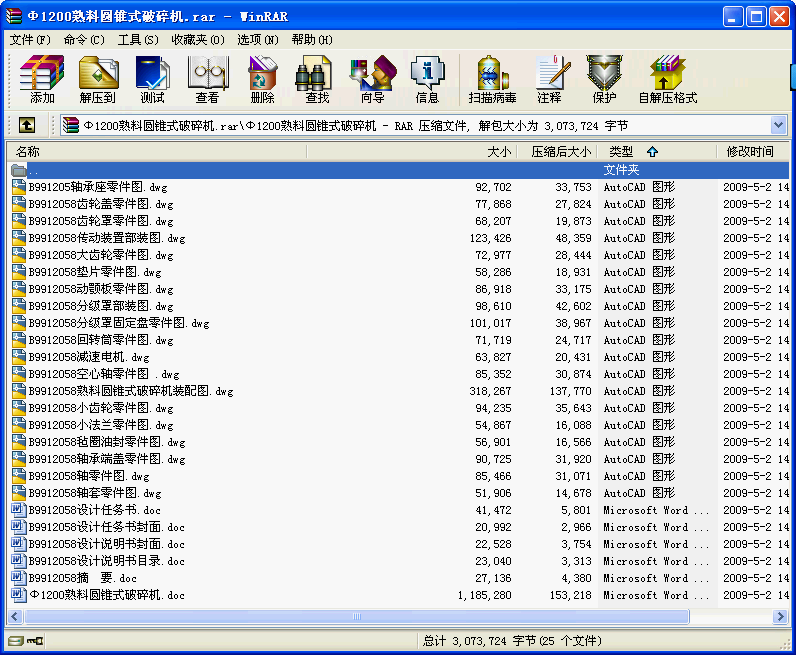

Φ1200熟料圓錐式破碎機_下載(rar格式) 成套圖紙
