二級減速器變速器課程設計全套資料
- 文件介紹:
- 該文件為 rar 格式(源文件可編輯),下載需要
20 積分
-
- 一、設計題目
(1)、運送帶工作拉力F=7KN
(2)、運輸帶工作速度V=1.1m/s(允許速度誤差5%)
(3)、滾筒直徑D=400mm
(4)、滾筒效率η=0.96(包括滾筒與軸承的效率損失)
(5)、工作情況:兩班制,連續單向運轉,載荷較平穩。
(6)、使用折舊期8年
(7)、工作環境:室內,灰塵較大,環境最高溫度35度以上
(8)、動力來源,電機,三相交流電壓380/220v
(9)、4年一次大修,2年一次中修,半年一次小修
(10)、一般機械廠制造,小批量生產。

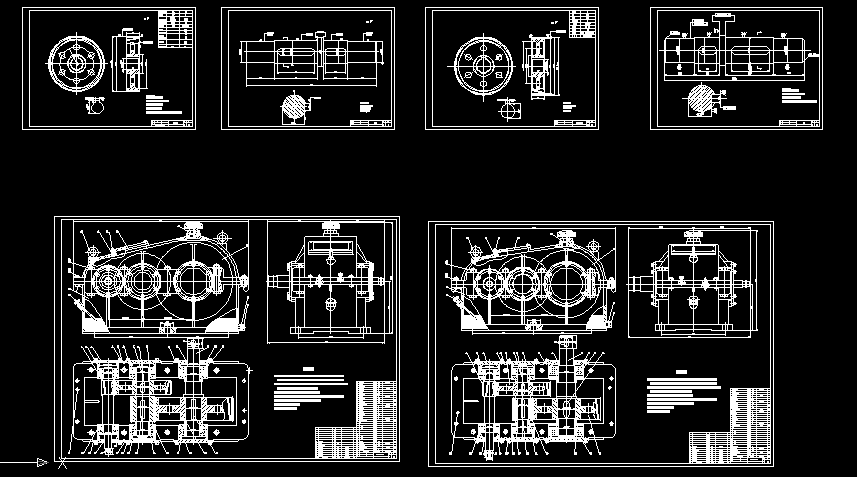

采用2級齒輪傳動,第2級齒輪采用齒輪。編寫設計計算說明書,繪出傳動裝置裝配圖(A0圖),直齒輪及軸的零件圖(A3圖)。
目 錄
設計任務書……………………………………………………3
電動機的選擇…………………………………………………3
傳動比的選擇…………………………………………………4
傳動參數的設計………………………………………………4
齒輪傳動的設計………………………………………………4
軸的設計………………………………………………………13
軸的校核………………………………………………………16
鍵的校核………………………………………………………20
軸承壽命校核…………………………………………………20
潤滑及其他附件……………………………………………24 ...
二級減速器變速器課程設計全套資料_下載(rar格式) 成套圖紙
