撥叉C加工工藝及夾具設計

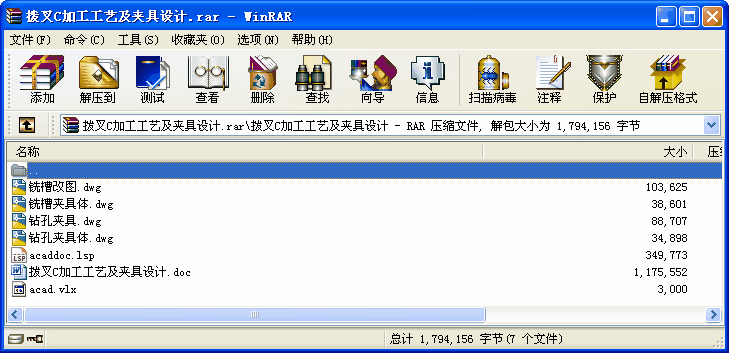

- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 摘 要
在生產過程中，使生產對象（原材料，毛坯，零件或總成等）的質和量的狀態發生直接變化的過程叫工藝過程，如毛坯制造，機械加工，熱處理，裝配等都稱之為工藝過程。在制定工藝過程中，要確定各工序的安裝工位和該工序需要的工步，加工該工序的機車及機床的進給量，切削深度，主軸轉速和切削速度，該工序的夾具，刀具及量具，還有走刀次數和走刀長度，最后計算該工序的基本時間，輔助時間和工作地服務時間。
關鍵詞 工序，工藝，工步，加工余量，定位方案，夾緊力
1.1 撥叉C的作用
題目所給的零件是CA6140車床的撥叉。它位于車床變速機構中，主要起換檔，使主軸回轉運動按照工作者的要求工作，獲得所需的速度和扭矩的作用。
1.2 撥叉C的工藝分析
撥叉C是一個很重要的零件，因為其零件尺寸比較小，結構形狀較復雜，其加工內花鍵的精度要求較高，此外還有上端面要求加工，對精度要求也很高。其底槽側邊與花鍵孔中心軸有垂直度公差要求，上端面與花鍵孔軸線有平行度要求。因為其尺寸精度、幾何形狀精度和相互位置精度，以及各表面的表面質量均影響機器或部件的裝配質量，進而影響其性能與工作壽命，因此它們的加工是非常關鍵和重要的。
1.3 撥叉C的工藝要求
一個好的結構不但要應該達到設計要求，而且要有好的機械加工工藝性，也就是要有加工的可能性，要便于加工，要能夠保證加工質量，同時使加工的勞動量最小。而設計和工藝是密切相關的，又是相輔相成的。設計者要考慮加工工藝問題。工藝師要考慮如何從工藝上保證設計的要求。
...
