級進模設計
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 1. 沖裁剪的精度與粗糙度
沖壓件的精度已近給出不必進行補標，根據沖裁件的公差等級在IT10級左右的原則，因此用普通沖裁就可以達到要求。
2. 確定工藝方案
該沖裁件包括落料和沖孔兩個基本工序，可以采用的沖裁方案有單工序沖裁、符合沖裁和級進沖裁三種。
由于該零件屬于大批量生產，因此采用單工序需要的模具數量較多，生產率低，所以費用也高，不合理；若采用復合沖，可以得出沖件的精度很表面粗糙度較好，生產率較高，但因零件較長，結構不對稱，一次性沖裁可能導致零件受力不均勻，平整度不好，導致彎曲等；而用級進模沖裁時，生產率高，操作方便，通過合理的設計可以達到較好的質量和避免模具強度不夠的問題；根據以上分析，該零件采用級進模具沖裁工藝方案。
...

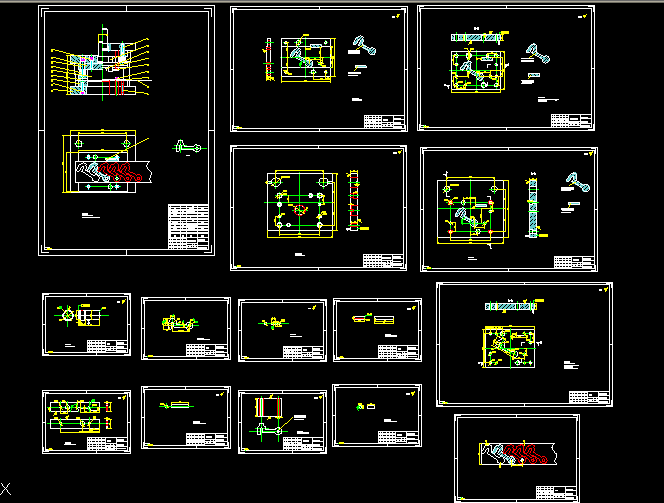

級進模設計_下載(rar格式) 成套圖紙
