食品提升皮帶機設計
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 摘 要
提升機是一種實現工程物料向上運輸?shù)臋C(jī)械，它是當代最為得力的輸送設備之一，它廣泛運用于礦山、碼頭、化工等各種場合，但是不同的工況下它對設備的要求是不同的。
本文以食品加工業為背景，設計提升食品的機械。食品提升皮帶機是在帶式輸送機的基礎上發展起來的。食品提升皮帶機與傳統的帶式輸送機一樣是以膠帶、鋼帶、鋼纖維帶、塑料帶和化纖帶等作為傳送物料和牽引工件的輸送機械。其特點是承載物料的輸送機也是傳遞動力的牽引件，這與其他輸送機械有著顯著的區別。本次設計的食品提升皮帶機是一種小型的運輸機械，其承載能力要求較小，相對于其他的帶式輸送機成本要求低，設計結構緊湊。
本設計從整體結構出發，對整個裝置中的驅動部分和傳動部分進行了設計與計算。其中在驅動裝置的設計與計算中，本設計選擇電機—減速器的裝置來作為驅動設備；而在傳動部分的設計中，本設計選擇了同步帶輪與驅動裝置相連，從而傳遞動力。本文另外還對裝置中的傳動滾筒、壓輪及托輥部分進行了選擇設計，同時對其他的輔助設備也做了必要的計算和選擇。
本設計主要設計減速器的結構，確定了內部各傳動齒輪以及軸的各主要參數，以及傳動滾筒的設計，并對其工作原理作了詳細分析。
關鍵詞：減速器；傳動滾筒；壓輪；托輥
目 錄
摘要 I
Abstruct II
第1章 緒論 1
1.1 前言 1
1.1.1 背景介紹 1
1.1.2 運輸機簡介 1
1.1.3 食品提升皮帶機簡介 4
1.2 方案確定 5
1.3 設計方案綜述 6
第2章 減速器結構的設計 8
2.1 電動機的選擇 8
2.1.1 選擇電動機類型和機構形式 8
2.1.2 功率的計算 8
2.1.3 電動機功率的選擇 8
2.2.4 確定電動機的轉速 9
2.2 計算傳動裝置的總傳動比和分配各級傳動比 10
2.2.1 總傳動比 10
2.2.2 分配各級傳動比 10
2.3 傳動裝置的運動和動力參數 10
2.3.1 各軸轉速 10
2.3.2 各軸的輸入功率 11
2.3.3 各軸的輸入轉矩 11
2.4 減速器傳動零件的設計 11
2.4.1 第一級齒輪傳動的設計 11
2.4.2 第二級齒輪傳動的設計 14
2.4.3 減速器傳動軸的設計 16
第3章 間歇機構 22
3.1 間歇機構的設計 22
3.1.1 間歇機構類型選擇 22
3.1.2 槽輪機構的運動系數和槽數 22
3.1.3 槽輪機構的運動運動特性 22
第4章 傳動滾筒的設計 23
4.1 傳動滾筒的結構設計 23
4.2 傳動滾筒軸的強度校核 23
第5章 改向壓輪的設計 26
5.1 改向壓輪的結構設計 26
5.2 設計方案的比較與選擇 27
5.3 輸送帶的跑偏處理 28
5.4 拉緊裝置 29
第6章 托輥的設計 31
6.1 托輥的類型 31
6.2 托輥的設計 32
第7章 食品提升皮帶機的安裝和操作維護 34
7.1 啟動和停機 34
7.2 食品提升皮帶機的維護 34
7.3 食品提升皮帶機的安裝 34
結論 36
參考文獻 37
致謝 38 ...

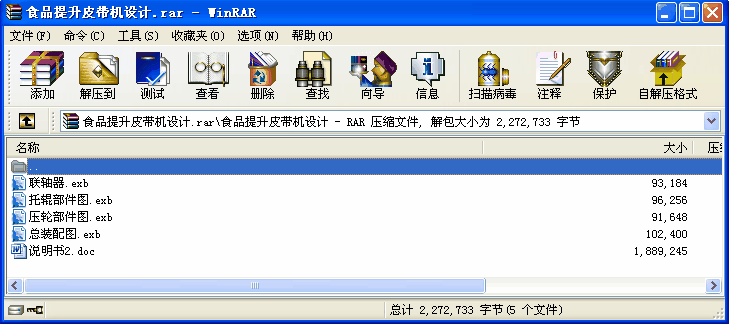

食品提升皮帶機設計_下載(rar格式) 成套圖紙
