磨床溫度補償系統的設計

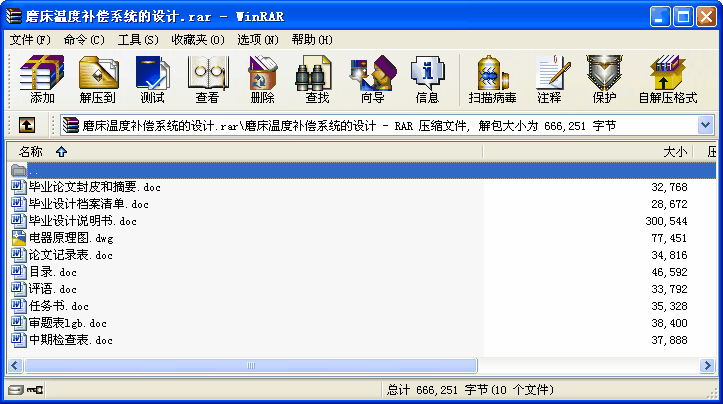

- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 摘 要
絕大多數的物體都有熱脹冷縮這一特性,而在磨床生產過程中,由于磨具的高速旋轉和被加工產品的來回移動,雙方在接觸的過程中產生大量的熱,使被加工產品受熱膨脹,導致被加工產品的生產不精確,從而產生了次品廢品.這就需要我們設計一種能根據被加工產品的溫度來控制磨床砂輪進給的自動裝置,來提高生產的精確度.這就是我們要設計的磨床溫度補償器. 磨床溫度補償系統的開發和研究，有著重大的社會效益和經濟效益。隨著工業的發展，科技的進步，改革步伐進一步加大，各個企業為了適應市場的變化，都在不斷的進行著技術改革。同時，國際國內市場的積累競爭都不斷的要求我們提高產品的質量，但為了保證我們的利益，各生產廠家都在謀求以最小的投入換取最大的收益。磨床溫度補償系統就是為了適應這一變化而提出的研究課題。
關鍵詞： 溫度補償，硬件設計，軟件編程
目 錄
緒論…………………………………………………………………………………1
1 磨床溫度補償器的設計原理和技術要求………………………………2
1.1 磨床溫度補償器的設計思想和原理………………………………………2
1.2 磨床溫度補償器的技術要求………………………………………………3
2 磨床溫度補償器的硬件設計…………………………………………4
2.1 熱電偶的選擇………………………………………………………………4
2.2 線性化器件的選擇…………………………………………………………5
2.3 放大器的選擇………………………………………………………………6
2.4 A/D轉化器的選擇…………………………………………………………6
2.4.1 轉換器AD574A簡介…………………………………………………7
2.4.2 AD574A 在獨立運行模式下的電路設計與工作原理………………8
2.4.3 設計中應注意的問題………………………………………………10
2.5 單片機的選擇……………………………………………………………10
2.5.1 主要特性……………………………………………………………10
2.5.2 管腳說明……………………………………………………………11
2.5.3 芯片擦除……………………………………………………………12
2.5.4 各主要部分電路簡述 ………………………………………………13
2.6 步進電機起動及加/減速控制方案……………………………………15
2.7 并行I/O口的擴展……………………………………………………………… 18
3 磨床溫度補償器的軟件支持和編程……………………………………19
3.1 顯示子程序設計…………………………………………………………19
3.2 鍵盤設計…………………………………………………………………20
4 結論 …………………………………………………………………………21
致謝 ………………………………………………………………………………22
附錄 ………………………………………………………………………………23
參考文獻…………………………………………………………………………36 ...
