氣門搖臂軸支座的機械加工工藝規程設計
- 文件介紹：

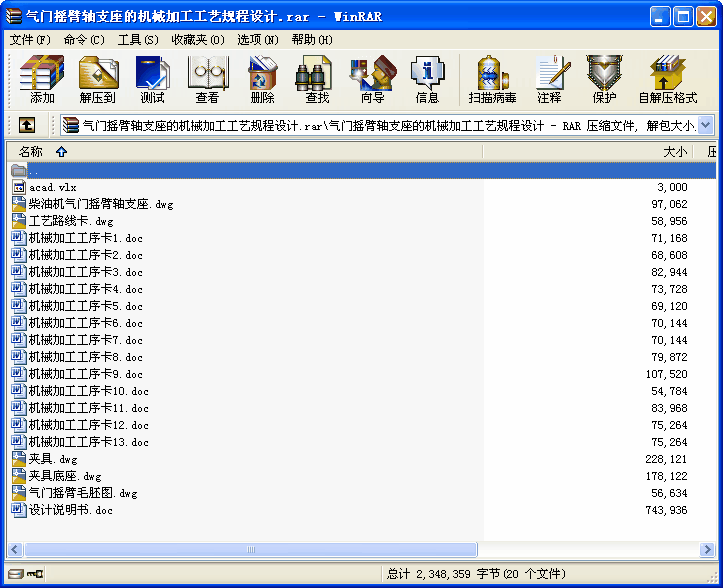

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 1 引言
本次設計是在我們學完了大學的機械制造、機械工藝學基礎課之后進行的課程設計。其目的在于：
1．鞏固我們在大學里所學的知識，也是對以前所學知識的綜合性的檢驗；
2．加強我們查閱資料的能力，熟悉有關資料；
3．樹立正確的設計思想，掌握設計方法，培養我們的實際工作能力；
4．通過對氣門搖臂軸支座的機械制造工藝設計，使我們在機械制造工藝規程設計，工藝方案論證，機械加工余量計算，工藝尺寸的確定，編寫技術文件及查閱技術文獻等各個方面受到一次綜合性的訓練。初步具備設計一個中等復雜程度零件的工藝規程的能力。
5.能根據被加工零件的技術要求，運用夾具設計的基本原理和方法，學會擬定夾具設計方案，完成夾具結構設計，初步具備設計出高效，省力，經濟合理并能保證加工質量的專用夾具的能力。
6．通過零件圖，裝配圖繪制，使我們對于AutoCAD繪圖軟件的使用能得到進一步的提高。
2.1.1零件的作用
本設計所設計的零件是1105柴油機中搖臂結合部的氣門搖臂軸支座，它是柴油機上氣門控制系統的一個重要零件。直徑為18mm的孔用來裝配搖臂軸，軸的兩端各安裝一進、排氣氣門搖臂。直徑為16mm的孔內裝一個減壓軸，用于降低汽缸內壓力，便于啟動柴油機。兩孔間距56mm，可以保證減壓軸在搖臂上打開氣門，實現減壓。兩孔要求的表面粗糙度和位置精度較高，工作時會和軸相配合工作，起到支撐的作用，直徑11的孔用M10的螺桿與汽缸蓋相連，直徑3的孔用來排油，各部分尺寸零件圖中詳細標注。
...
