單級圓錐齒輪減速器課程設計
- 文件介紹：

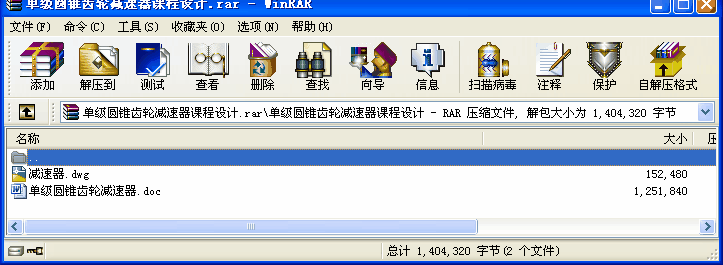

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 目錄
一、 設計任務
二、 電動機的選擇
三、 傳動裝置的總傳動比及其分配
四、 傳動裝置的運動和動力參數
4.1各軸轉速
4.2各軸輸入功率
4.3各軸轉矩
五、 三角帶的設計
六、 圓錐齒輪的設計
6.1齒輪初步設計
6.2齒輪校核
6.3齒輪幾何尺寸計算
6.4受力分析
七、 低速軸的設計與校核
7.1最小軸徑的設計
7.2結構設計
7.3繪制彎矩、扭矩圖
7.4低速軸強度校核
八、 軸承的選擇及校核
一、 設計任務
設計一個帶式運輸機用單級圓錐齒輪減速器。單班工作，載荷平穩，大修期4年，使用年限8年，（每年工作300天），小批生產。傳動簡圖如圖1所示。
傳動帶所需功率P =4.5kW，卷筒轉速n =160r/min
二、電動機的選擇
1.傳動帶的功率 =4.5kW
2.設定三角帶傳動效率 =0.96
圓錐齒輪傳動效率 =0.97
三對滾動軸承 每對軸承傳動效率 =0.99
彈性聯軸器傳動效率 =0.99
∴總效率 =0.86
3.電動機輸出功率：
查設計手冊選擇電動機型號為：Y132M2-6
...
