角形軸承箱數控工藝與夾具設計
- 文件介紹：

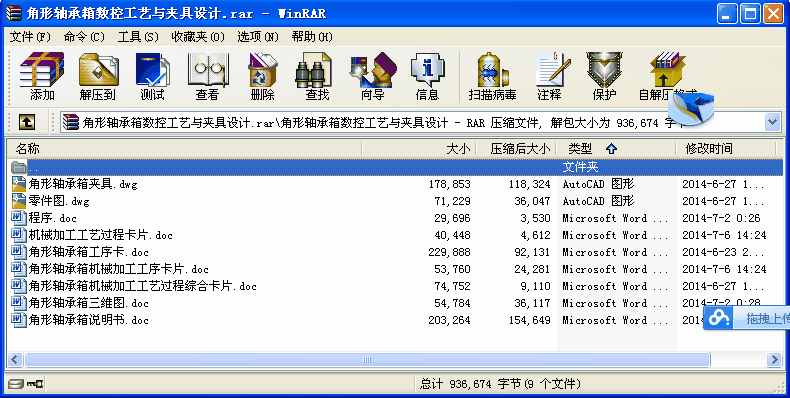

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 目錄
一、課程設計的目的………………………4
二、課程設計的內容與要求……………5
三、零件分析…………………………5
四、工藝規程設計………………………8
五、專用夾具的設計……………………10
六、課程設計總結與感想………………15
七、參考文獻…………………………18
一、課程設計的目的
機械制造工藝學課程設計是在學完了《數控加工工藝與編程》課程，進行生產實習之后的一個重要教學實踐環節。它要求學生綜合應用本課程及有關先修課程（工程材料與熱處理、機械設計、互換性與測量技術、金屬切削機床、金屬切削原理與刀具等）的理論以及在生產實習中學到的實踐知識進行工藝規程設計，是畢業設計前的一次綜合訓練。通過本次機械制造工藝學課程設計，應達到以下目的：
1.能熟練運用“數控加工工藝與編程”課程中的基本理論以及生產實踐中學到的實踐知識，正確制定一個中等復雜零件的工藝規程。
2.能根據被加工零件的工藝規程，運用夾具設計的基本原理和方法，設計一套專用夾具。
3.培養熟悉并快速高效運用有關手冊、標準、圖表等技術資料的能力。
4.進一步培養了識圖、制圖、運算和編寫技術文件的基本技能。
二、課程設計的內容與要求
設計要求：
設計要求包括以下幾個部分：
1數控加工編程任務書；
2數控加工工序卡數控刀具卡片和數控刀具明細表；
3夾具方案圖和刀具進給路線圖；
4根據零件平面圖建立零件三維模型；
5至少編制一個工步的加工程序；
6編寫設計說明書 （不少于20頁）
7相關參考文獻不少于5篇
三、零件分析
（一）分析零件的作用
1．固定軸承的運轉
2．讓軸承保持潤滑狀態
（二）零件的工藝分析
該零件是箱體類零件，形狀不規則，加工面大，尺寸精度、形位精度、表面精度要求均較高，零件的主要技術要求分析如下：（參閱附圖零件圖- ）
1.孔徑為φ180H7的孔, 在φ180孔處倒角2×45°，表面粗糙度為1.6。
2.角形軸承箱的兩大端面,表面粗糙度為6.3,保證兩大端面之間的距離為100h11。
3.角形軸承箱兩垂直面，表面粗糙度為12.5,保證端面到孔中心距離為148mm。
4.角形軸承箱的兩個槽，表面粗糙度為6.3, 垂直度為0.12,并保證槽底面到孔中心距離為140h11，槽寬為50H11,并保證槽兩個側面的粗糙度為6.3。
5.角形軸承箱兩端面上的6個孔的表面粗糙度為12.5,六個小孔均勻分布在φ220mm的圓周上，孔徑為φ130+0。4mm。
6.角形軸承箱兩槽上的兩個大孔，表面粗糙度為12.5，兩孔的中心線到槽底面的距離為310 mm，孔徑為φ25mm。
7．角形軸承箱的兩個小面的表面粗糙度為12.5，保證其到角形軸承箱垂直面的距離為58mm，并保證小面的水平距離為75mm。
...
