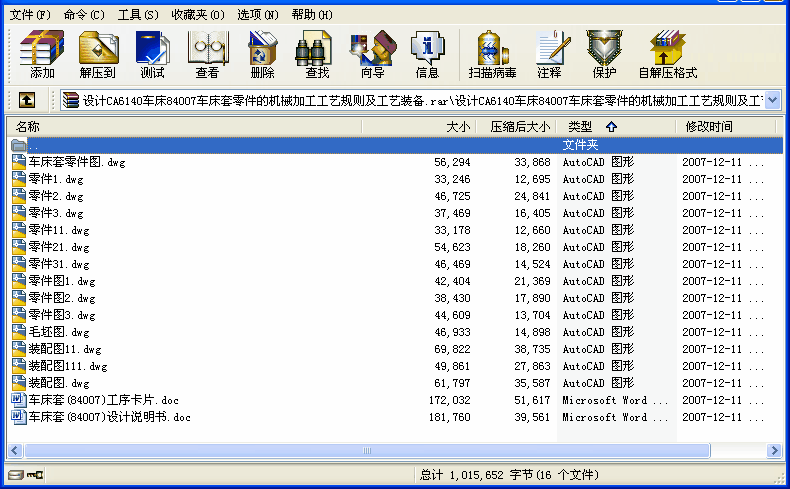

- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 引 言
本次課程設計是完成大學課程的基礎上在畢業設計前一次重要的實踐設計，對所學的基礎課、技術基礎課和專業課能很好的進行系統的復習，也是我們在進行畢業之前對所學各課程的一次深入的綜合性的總復習,也是一次理論聯系實際的訓練,因此,它在我們四年的大學生活中占有重要的地位。
就我個人而言，我希望能通過這次課程設計對自己未來將從事的工作進行一次適應性訓練，從中鍛煉自己分析問題、解決問題的能力，為今后參加祖國的“四化”建設打下一個良好的基礎。
由于能力所限，設計尚有許多不足之處，懇請各位老師給予指導。
第一章 零件的分析
1.1零件的作用
題目所給的零件是CA6140車床的84007車床套。它位于車床變速機構中，主要起支撐軸的作用，換檔，撥動相關齒輪與不同的齒輪嚙合，使主軸回轉運動按照工作者的要求工作，獲得所需的速度和扭矩的作用。零件上方的2—M8孔與操縱機構相連，下方尺寸18H11處是用于控制齒輪的，通過上方的力撥動下方的齒輪變速。
1.2零件的工藝分析
CA6140車床84007車床套共有二組加工表面，其相互有一定關聯要求。分析如下：
1.2.1 以φ25H6為中心的一組加工表面
這一組加工表面有：φ25H7、φ45m6、φ32、3x0.5槽和孔φ7－φ13等。
1.2.2 以尺寸90為中心的一組加工表面
這一組加工表面包括：兩端面、孔φ8H7－R5、槽5H7等。
這二組加工面有一定的關聯要求,即第二組尺寸和第一組尺寸相關聯要求。
由上面分析可知，加工時應先加工第一組表面，再以第一組加工后表面和一端面為精基準加工另外一組加工面。
第二章 工藝規程設計
2.1 確定毛坯的制造形式
零件材料為45，考慮零件在機床運行過程中所受沖擊不大，零件結構又比較簡單，長度較短，故選擇圓鋼毛坯并一件下兩件。
2.2 基面的選擇
基面選擇是工藝規程設計中的重要工作之一。基面選擇得正確與合理可以使加工質量得到保證，生產率得以提高。否則，加工工藝過程中回問題百出，更有甚者，還會造成零件的大批報廢，是生產無法正常進行。
2.2.1 粗基準的選擇。對于零件而言，盡可能選擇不加工表面為粗基準。而對有若干個不加工表面的工件，則應以與加工表面要求相對位置精度較高的不加工表面作粗基準。根據這個基準選擇原則，現選取φ45們m6外圓毛坯面作為粗基準，車床的三爪卡盤裝夾車削φ45H6等相關加工面。
2.2.2 精基準的選擇。主要應該考慮基準重合的問題。當設計基準與工序基準不重合時，應該進行尺寸換算，這在以后還要專門計算，此處不再重復，現選取下端面、槽5H9和孔φ25H7。
...
