組合鏜床設計全套畢業設計

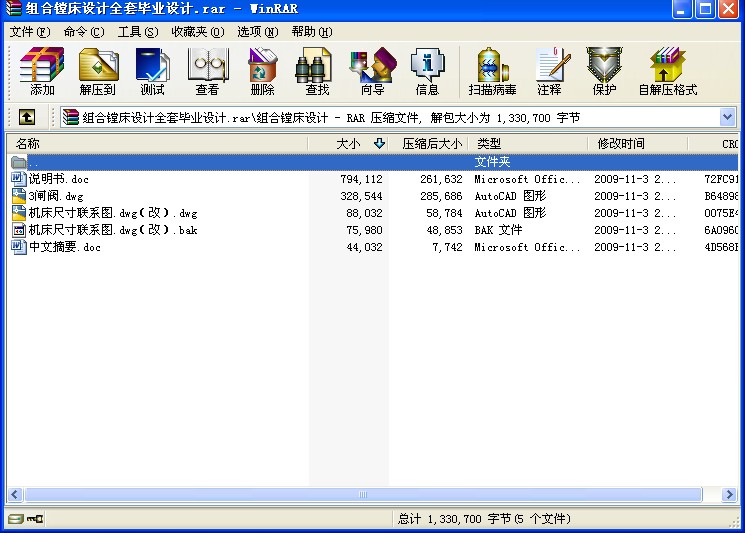

- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 組合鏜床設計全套畢業設計
中文摘要
內容 動力箱，各種工藝切削頭和動力滑臺是組合機床完成切削主運動或進給運動的動力部件。其中還能同時完成切削主運動和進給運動的動力頭。而只能完成進給運動的動力部件稱為滑臺。固定在動力箱上的主軸箱是用來布置切削主軸，并把動力箱輸出軸的旋轉運動傳遞給各主軸的切削刀具，由于各主軸的位置與具體被加工零件有關，因此主軸箱必須根據被加工零件設計，不能制造成完全通用部件，但其中很多零件（例如：主軸，中間軸，齒輪和箱體等）是通用的。床身，側底座，中間底座等是組合機床的支承部件，起著機床的基礎骨架作用。組合機床的剛度和部件之間的精度保持性，主要是由這些部件保證。移動的或回轉的工作臺是多工位組合機床的主要部件之一，它起著轉換工位和輸送工位的作用，因此它們的直線運動和回轉運動的重復定位精度直接影響組合機床的加工精度。除了上述主要部件之外，組合機床還有各種控制部件，主要是指揮機床按順序動作，以保證機床按規定的程序進行工作。
關鍵詞： 組合機床，動力箱，滑臺，主軸箱，底座
目錄
第一章 緒論 1
1.1課題的來源及意義 1
1.2課題應達到的要求 1
1.3組合機床的組成及特點 1
第二章 組合鏜床設計 2
2.1 機床加工工藝分析 2
2.1.1機床的工藝任務 2
2.1.2加工方案分析 2
2.2 機床的總體方案設計 3
2.2.1確定機床的布局形式 3
2.2.2確定機床的傳動方案 3
2.2.3機床的總體方案設計 3
2.2.4繪制加工示意圖 5
2.2.5繪制機床聯系總圖 6
2.2.6編制機床生產率計算卡 8
2.3 主要部件設計 10
2.3.1繪制多軸箱原始依據圖 10
2.3.2主軸，齒輪的確定及動力計算 11
2.3.3傳動件設計 12
2.4 機床專用夾具設計 18
2.4.1主明確設計任務，收集分析原始資料 18
2.4.2確定夾具的結構方案 19
2.5 傳動件設計 20
2.5.1驗算齒輪接觸強度 20
2.5.2驗算主軸的扭轉強度 22
結論 24
致謝 25
參考文獻 26 ...
