普通車床主傳動系統設計.rar
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 設計題目：設計一臺普通車床的主傳動系統，完成變速級數為8-12級。
設計目的：
1：通過設計實踐，掌握機床主傳動系統的設計方法。
2：培養綜合運用機械制圖、機械設計基礎、及結構工藝等相關知識，進行工程設計的能力。
3：培養使用手冊、圖冊、有關資料及設計標準規范的能力。
4：提高技術總結及編制技術文件的能力。
5：是畢業設計教學環節實施的技術準備。
三、設計內容與基本要求：
設計內容：
（一）運動設計
（1）傳動方案設計（集中傳動，分離式傳動）
（2）轉速調速范圍
（3）公比：大公比，小公比和及混合公比
（4）確定結構網和結構式：（1）傳動副：前多后少，前密后疏，（2）超速級解決方案：a:增加變速組，b:采用分枝傳動和背輪機構
（5）繪制轉速圖：（1）降速：前緩后急（2）升速：前急后緩
（6）三角帶設計:確定變速組齒輪齒數

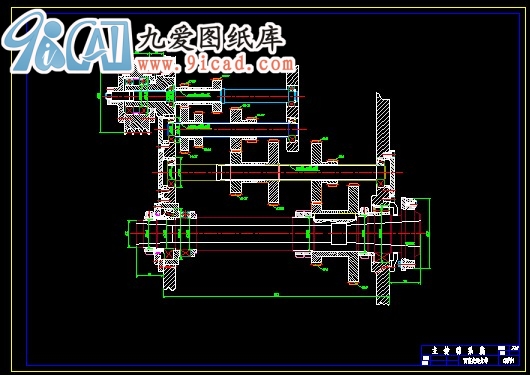

（7）繪出傳動系統圖
（二）動力設計
（1）傳動件的計算轉速：各軸，各齒輪
（2）傳動軸軸徑
（3）齒輪模數
（4）主軸設計：軸徑（前徑，后徑），內孔直徑，前端前伸量a(粗選：100-120)，支撐形式，計算合理支撐跨距L ...
