二級斜齒圓柱齒輪減速器
- 文件介紹：

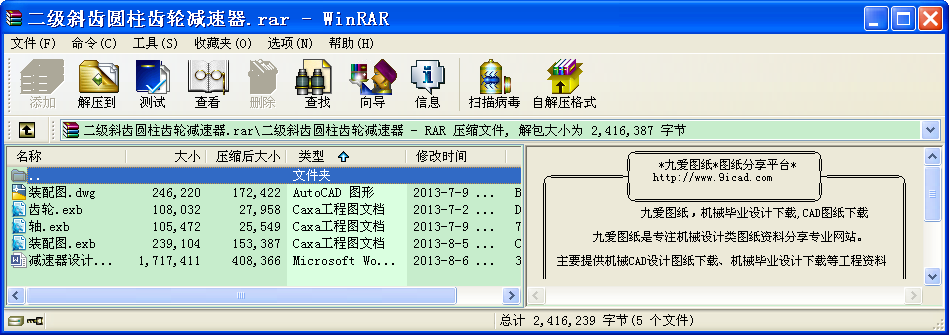

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 該工作機運動較平穩，并且該工作機功率不是很大、載荷變化不大，采用二級圓柱齒輪減速器這種簡單傳動結構，能使傳動效率高，結構緊湊。采用閉式齒輪傳動能有效防塵，保證潤齒輪潤滑的良好。二級圓柱齒輪減速，是減速器中應用最廣泛的一種。齒輪相對于軸承不對稱，要求軸具有較大的剛度。高速級齒輪常布置在遠離扭矩輸入端的一邊，以減小因彎曲變形所引起的載荷沿齒寬分布不均現象。
總體來講，該傳動方案滿足工作機的性能要求，適應工作條件、工作可靠，此外還結構簡單、尺寸緊湊、成本低傳動效率高。
二.原動機選擇與計算（Y系列三相交流異步電動機）
已知傳送帶工作拉力F=3800N，輸送帶轂輪轉速 V＝1.8m/s，鼓輪直徑
D=320mm=0.32m。
2.1類型：Y系列三相異步電動機；
2.2功率選擇：
工作帶所需轉速：
工作機所需輸入功率：;
電機所需功率：;
其中，為滾筒工作效率，0.96
聯軸器效率，0.99
為圓柱齒輪效率，0.97
為軸承效率，0.995
所以 ＝7.84 KW
2.3電機轉速選擇
輸送機工作轉速
電機同步轉速選：1000；
2.4電機型號確定
所以查表選電機型號為：Y160L-6
電機參數：
額定功率：11Kw
滿載轉速：＝970 ...
