二級直齒圓柱齒輪減速器課程設計
- 文件介紹：

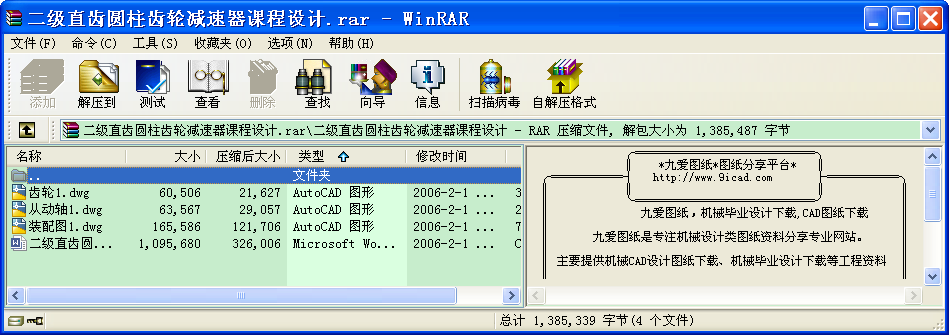

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 一、設計題目：二級直齒圓柱齒輪減速器
1．要求：擬定傳動關系：由電動機、V帶、減速器、聯軸器、工作機構成。
2．工作條件：雙班工作，有輕微振動，小批量生產，單向傳動，使用5年，運輸帶允許誤差5%。
3．知條件：運輸帶卷筒轉速，
減速箱輸出軸功率馬力，
二、傳動裝置總體設計：
1. 組成：傳動裝置由電機、減速器、工作機組成。
2. 特點：齒輪相對于軸承不對稱分布，故沿軸向載荷分布不均勻，要求軸有較大的剛度。
3. 確定傳動方案：考慮到電機轉速高，傳動功率大，將V帶設置在高速級。
三、選擇電機
１.計算電機所需功率： 查手冊第3頁表1-7：
－帶傳動效率：0.96
－每對軸承傳動效率：0.99
－圓柱齒輪的傳動效率：0.96
－聯軸器的傳動效率：0.993
—卷筒的傳動效率：0.96
...
