杠桿零件的機械加工工藝規程與夾具設計.rar
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
15 積分
-
- (一) 零件的作用
該零件的主要作用是在機構運動中起到支承作用
(二) 零件的工藝分析
1. 零件加工要求分析
(1) Φ28H7孔及兩端面。
(2) Φ10H9兩端面。
(3) 鉆、擴、鉸Φ10H9孔及Φ11孔。
要求：Φ10H9孔與Φ28H7孔的距離為（80+0.2）mm；平行度為0.3mm。
Φ11孔與Φ28H7孔的距離為(15+0.25)mm。
Φ11孔與端面K的距離為14mm。
(4) 槽。要求：槽寬 mm，中心對稱分布，單邊尺寸為 mm。
2. 設立夾具
根據零件分析，為保證精度要求，設立（3）的鉆模夾具：
使用夾具前已加工表面為：
(1) Φ28H7孔及兩端面。
(2) Φ10H9兩端面。
本工序使用機床為Z5125立鉆。刀具為通用標準工具。
...

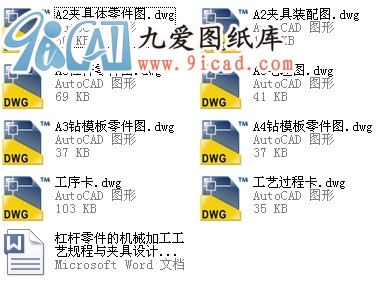

杠桿零件的機械加工工藝規程與夾具設計.rar_下載(rar格式) 成套圖紙
