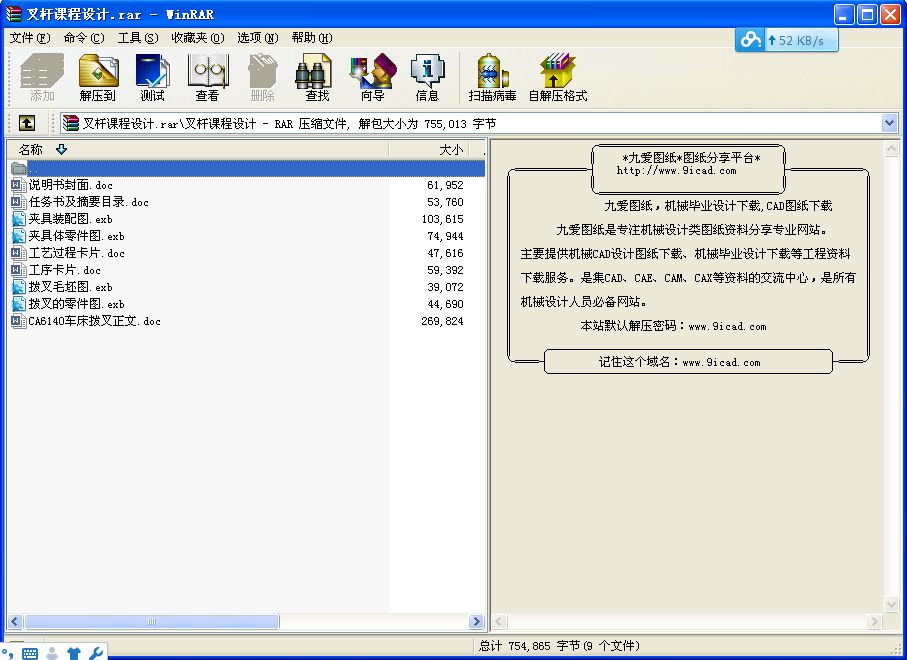

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 撥叉課程設計
長春理工大學光電信息學院
機械電子工程 機械加工工藝過程卡片 零件圖號 零件名稱
0624320 變速器撥叉
工序號
工序名稱及內容 機床
夾具 刀具 量具 輔具 工時
名稱 型號 名稱 規格 名稱 規格
01 粗銑撥叉頭兩端面 立式銑床 X51 斷面銑刀 游標卡尺
02 半精銑撥叉頭左端面 立式銑床 X51 斷面銑刀 卡尺、塞規
03 粗擴-精擴-倒角Φ15.81孔 四面組合鉆床 麻花鉆、
擴孔鉆、鉸刀 卡尺、塞規
04 校正撥叉腳
鉗工臺 手錘
05 粗銑撥叉腳兩端面
臥式雙面銑床 三面刃銑刀 游標卡尺
06 粗銑操縱槽兩端面 臥式雙面銑床 三面刃銑刀 游標卡尺
07 精銑撥叉腳兩端面
臥式雙面銑床 三面刃銑刀 游標卡尺
08 粗銑操縱槽 立式銑床 X51 指狀銑刀 深度游標卡尺、卡規
09 銑撥叉爪口內側面
立式銑床 X51 銑刀 游標卡尺
10 鉆-粗鉸Φ9孔 四面組合鉆床 麻花鉆鉸刀 卡尺、塞規
11 攻M10×1
搖臂鉆床 Z3040 M10×1絲錐
12 去毛刺
鉗工臺 平銼
13 中檢
塞規、百分表、卡尺等
14 熱處理-撥叉腳兩端面局部淬火 淬火機等
15 校正撥叉腳 鉗工臺 手錘
16 磨削撥叉腳兩端面
平面磨床 M7120A 砂輪 游標卡尺
17 清洗 清洗機
18 中檢
塞規、百分表、卡尺等
設計者 謝文鋒 0624320 指導教師 修 濤 共 1 頁 第 1 頁 ...
